Page 47 - 建筑材料专升本一本通

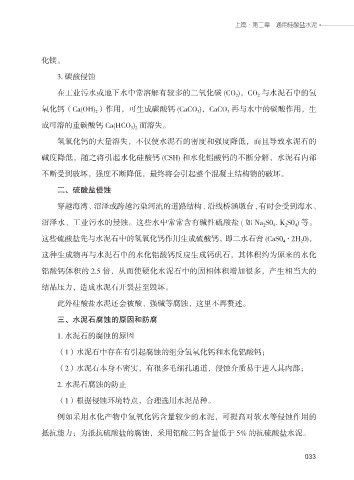

上篇·第二章 通用硅酸盐水泥

化镁。
3. 碳酸侵蚀

在工业污水或地下水中常溶解有较多的二氧化碳 (CO 2 )，CO 2 与水泥石中的氢

氧化钙（Ca(OH) 2 ）作用，可生成碳酸钙 (CaCO 3 )，CaCO 3 再与水中的碳酸作用，生
成可溶的重碳酸钙 Ca(HCO 3 ) 2 而溶失。

氢氧化钙的大量溶失，不仅使水泥石的密度和强度降低，而且导致水泥石的

碱度降低，随之将引起水化硅酸钙 (CSH) 和水化铝酸钙的不断分解，水泥石内部

不断受到破坏，强度不断降低，最终将会引起整个混凝土结构物的破坏。

二、硫酸盐侵蚀
穿越海湾、沼泽或跨越污染河流的道路结构、沿线桥涵墩台 , 有时会受到海水、

沼泽水、工业污水的侵蚀。这些水中常常含有碱性硫酸盐 ( 如 Na 2 S0 4 . K 2 S0 4 ) 等。

这些硫酸盐先与水泥石中的氢氧化钙作用生成硫酸钙，即二水石膏 (CaS0 4 ·2H 2 0)，
这种生成物再与水泥石中的水化铝酸钙反应生成钙矾石，其体积约为原来的水化

铝酸钙体积的 2.5 倍，从而使硬化水泥石中的固相体积增加很多，产生相当大的

结晶压力，造成水泥石开裂甚至毁坏。

此外硅酸盐水泥还会被酸、强碱等腐蚀，这里不再赘述。

三、水泥石腐蚀的原因和防腐
1. 水泥石的腐蚀的原因

（1）水泥石中存在有引起腐蚀的组分氢氧化钙和水化铝酸钙；

（2）水泥石本身不密实，有很多毛细孔通道，侵蚀介质易于进入其内部；
2. 水泥石腐蚀的防止

（1）根据侵蚀环境特点，合理选用水泥品种。

例如采用水化产物中氢氧化钙含量较少的水泥，可提高对软水等侵蚀作用的

抵抗能力；为抵抗硫酸盐的腐蚀，采用铝酸三钙含量低于 5% 的抗硫酸盐水泥。

033
033
