Page 44 - 建筑材料专升本一本通
P. 44
建筑材料专升本一本通

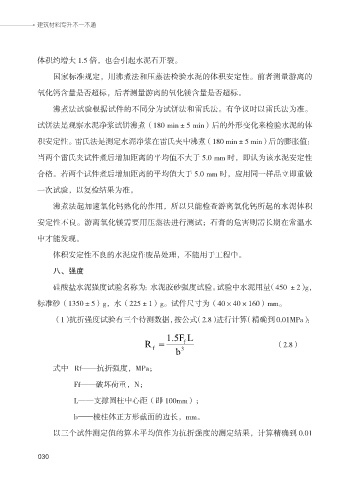

体积约增大 1.5 倍，也会引起水泥石开裂。
国家标准规定，用沸煮法和压蒸法检验水泥的体积安定性。前者测量游离的
氧化钙含量是否超标，后者测量游离的氧化镁含量是否超标。
沸煮法试验根据试件的不同分为试饼法和雷氏法。有争议时以雷氏法为准。
试饼法是观察水泥净浆试饼沸煮（180 min±5 min）后的外形变化来检验水泥的体
积安定性。雷氏法是测定水泥净浆在雷氏夹中沸煮（180 min±5 min）后的膨胀值：
当两个雷氏夹试件煮后增加距离的平均值不大于 5.0 mm 时，即认为该水泥安定性
合格。若两个试件煮后增加距离的平均值大于 5.0 mm 时，应用同一样品立即重做
一次试验，以复检结果为准。
沸煮法起加速氧化钙熟化的作用，所以只能检查游离氧化钙所起的水泥体积
安定性不良。游离氧化镁需要用压蒸法进行测试；石膏的危害则需长期在常温水
中才能发现。
体积安定性不良的水泥应作废品处理，不能用于工程中。
八、强度
硅酸盐水泥强度试验名称为：水泥胶砂强度试验。试验中水泥用量（450 ±2）g，
标准砂（1350±5）g，水（225±1）g。试件尺寸为（40×40×160）mm。
（1）抗折强度试验有三个待测数据，按公式（2.8）进行计算（精确到 0.01MPa）：
5 . 1 F L
R = b 3 f （2.8）
f
式中 Rf——抗折强度，MPa；
Ff——破坏荷重，N；
L——支撑圆柱中心距（即 100mm）；
b——棱柱体正方形截面的边长，mm。
以三个试件测定值的算术平均值作为抗折强度的测定结果，计算精确到 0.01
030
030
