Page 42 - 建筑材料专升本一本通
P. 42
建筑材料专升本一本通

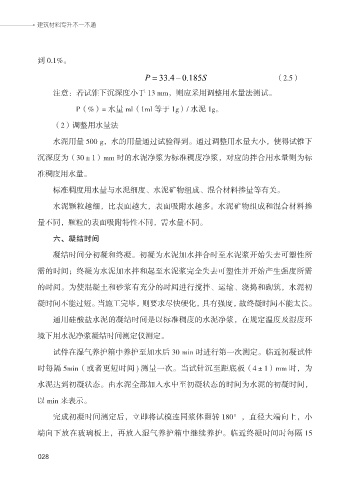

到 0.1%。
P = 33.4 0.185S− （2.5）
注意：若试锥下沉深度小于 13 mm，则应采用调整用水量法测试。
P（%）= 水量 ml（1ml 等于 1g）/ 水泥 1g。
（2）调整用水量法
水泥用量 500 g，水的用量通过试验得到。通过调整用水量大小，使得试锥下
沉深度为（30±1）mm 时的水泥净浆为标准稠度净浆，对应的拌合用水量则为标
准稠度用水量。
标准稠度用水量与水泥细度、水泥矿物组成、混合材料掺量等有关。
水泥颗粒越细，比表面越大，表面吸附水越多。水泥矿物组成和混合材料掺
量不同，颗粒的表面吸附特性不同，需水量不同。
六、凝结时间
凝结时间分初凝和终凝。初凝为水泥加水拌合时至水泥浆开始失去可塑性所
需的时间；终凝为水泥加水拌和起至水泥浆完全失去可塑性并开始产生强度所需
的时间。为使混凝土和砂浆有充分的时间进行搅拌、运输、浇捣和砌筑，水泥初
凝时间不能过短。当施工完毕，则要求尽快硬化，具有强度，故终凝时间不能太长。
通用硅酸盐水泥的凝结时间是以标准稠度的水泥净浆，在规定温度及湿度环
境下用水泥净浆凝结时间测定仪测定。
试件在湿气养护箱中养护至加水后 30 min 时进行第一次测定。临近初凝试件
时每隔 5min（或者更短时间 ) 测量一次。当试针沉至距底板（4±1）mm 时，为
水泥达到初凝状态。由水泥全部加入水中至初凝状态的时间为水泥的初凝时间，
以 min 来表示。
完成初凝时间测定后，立即将试模连同浆体翻转 180°，直径大端向上，小
端向下放在玻璃板上，再放入湿气养护箱中继续养护。临近终凝时间时每隔 15
028
028
