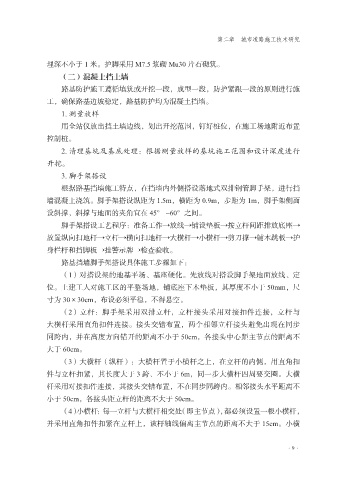

第二章 城市道路施工技术研究

埋深不小于 1 米。护脚采用 M7.5 浆砌 Mu30 片石砌筑。
（二）混凝土挡土墙
路基防护施工遵循填筑或开挖一段，成型一段，防护紧跟一段的原则进行施

工，确保路基边坡稳定，路基防护均为混凝土挡墙。
1. 测量放样
用全站仪放出挡土墙边线，划出开挖范围，钉好桩位，在施工场地附近布置
控制桩。

2. 清理基坑及基底处理：根据测量放样的基坑施工范围和设计深度进行
开挖。
3. 脚手架搭设
根据路基挡墙施工特点，在挡墙内外侧搭设落地式双排钢管脚手架，进行挡

墙混凝土浇筑。脚手架搭设纵距为 1.5m，横距为 0.9m，步距为 1m，脚手架侧面
设斜撑，斜撑与地面的夹角宜在 45° ~60°之间。
脚手架搭设工艺程序：准备工作→放线→铺设垫板→按立杆间距排放底座→
放置纵向扫地杆→立杆→横向扫地杆→大横杆→小横杆→剪刀撑→铺木跳板→护

身栏杆和挡脚板→挂警示牌→检查验收。
路基挡墙脚手架搭设具体施工步骤如下：
（1）对搭设架的地基平场、基座硬化。先放线对搭设脚手架地面放线、定
位。土建工人对施工区的平整场地，铺底座下木垫板，其厚度不小于 50mm，尺

寸为 30×30cm，布设必须平稳，不得悬空。
（2）立杆：脚手架采用双排立杆，立杆接头采用对接扣件连接，立杆与
大横杆采用直角扣件连接。接头交错布置，两个相邻立杆接头避免出现在同步
同跨内，并在高度方向错开的距离不小于 50cm，各接头中心距主节点的距离不

大于 60cm。
（3）大横杆（纵杆）：大横杆置于小横杆之上，在立杆的内侧，用直角扣
件与立杆扣紧，其长度大于 3 跨、不小于 6m，同一步大横杆四周要交圈。大横
杆采用对接扣件连接，其接头交错布置，不在同步同跨内。相邻接头水平距离不

小于 50cm，各接头距立杆的距离不大于 50cm。
（4）小横杆：每一立杆与大横杆相交处（即主节点），都必须设置一根小横杆，
并采用直角扣件扣紧在立杆上，该杆轴线偏离主节点的距离不大于 15cm。小横

·9·
