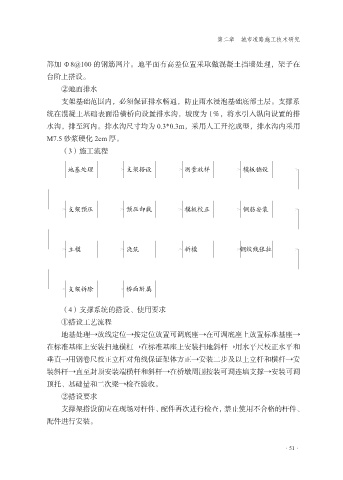

第二章 城市道路施工技术研究

部加 Ф8@100 的钢筋网片。地平面有高差位置采取做混凝土挡墙处理，架子在
台阶上搭设。
②地面排水

支架基础范围内，必须保证排水畅通，防止雨水浸泡基础底部土层。支撑系
统在混凝土基础表面沿横桥向设置排水沟，坡度为 1％，将水引入纵向设置的排
水沟，排至河内。排水沟尺寸均为 0.3*0.3m，采用人工开挖成型，排水沟内采用
M7.5 砂浆硬化 2cm 厚。

（3）施工流程

地基处理 支架搭设 测量放样 模板铺设

支架预压 预压卸载 模板校正 钢筋安装

立模 浇筑 拆模 钢绞线张拉

支架拆除 桥面附属

（4）支撑系统的搭设、使用要求
①搭设工艺流程
地基处理→放线定位→按定位放置可调底座→在可调底座上放置标准基座→
在标准基座上安装扫地横杠→在标准基座上安装扫地斜杆→用水平尺校正水平和
垂直→用钢卷尺校正立杆对角线保证架体方正→安装二步及以上立杆和横杆→安

装斜杆→直至封顶安装端横杆和斜杆→在桥墩周围按装可调连墙支撑→安装可调
顶托、基础量和二次梁→检查验收。
②搭设要求

支撑架搭设前应在现场对杆件、配件再次进行检查，禁止使用不合格的杆件、
配件进行安装。
