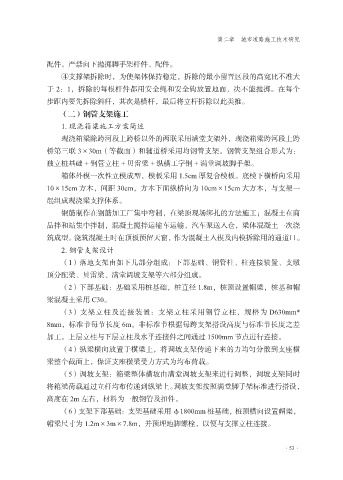

第二章 城市道路施工技术研究

配件。严禁向下抛掷脚手架杆件、配件。
④支撑架拆除时，为使架体保持稳定，拆除的最小留置区段的高宽比不准大
于 2：1，拆除的每根杆件都用安全绳和安全钩放置地面，决不能抛掷。在每个

步距内要先拆除斜杆，其次是横杆，最后将立杆拆除以此类推。
（二）钢管支架施工
1. 现浇箱梁施工方案简述
现浇箱梁除跨河段上跨桥以外的两联采用满堂支架外，现浇箱梁跨河段上跨

桥第三联 3×30m（等截面）和辅道桥采用均钢管支架。钢管支架组合形式为：
独立桩基础 + 钢管立柱 + 贝雷梁 + 纵横工字钢 + 满堂调坡脚手架。
箱体外模一次性立模成型，模板采用 1.5cm 厚复合模板。底模下横桥向采用
10×15cm 方木，间距 30cm，方木下面纵桥向为 10cm×15cm 大方木，与支架一

起组成现浇梁支撑体系。
钢筋制作在钢筋加工厂集中弯制，在梁顶现场绑扎的方法施工；混凝土在商
品拌和站集中拌制，混凝土搅拌运输车运输，汽车泵送入仓，梁体混凝土一次浇
筑成型。浇筑混凝土时在顶板预留天窗，作为混凝土入模及内模拆除用的通道口。

2. 钢管支架设计
（1）落地支架由如下几部分组成：下部基础、钢管柱、柱连接装置、支墩
顶分配梁、贝雷梁、满堂调坡支架等六部分组成。
（2）下部基础：基础采用桩基础，桩直径 1.8m，桩顶设置帽梁，桩基和帽

梁混凝土采用 C30。
（3）支架立柱及连接装置：支架立柱采用钢管立柱，规格为 D630mm*
8mm，标准节每节长度 6m，非标准节根据每跨支架搭设高度与标准节长度之差
加工。上层立柱与下层立柱及水平连接件之间通过 1500mm 节点进行连接。

（4）纵梁横向放置于横梁上，将调坡支架传递下来的力均匀分散到支座横
梁整个截面上，保证支座横梁受力方式为均布荷载。
（5）调坡支架：箱梁整体横坡由满堂调坡支架来进行调整，调坡支架同时
将箱梁荷载通过立杆均布传递到纵梁上。调坡支架按照满堂脚手架标准进行搭设，

高度在 2m 左右，材料为一般钢管及扣件。
（6）支架下部基础：支架基础采用 φ1800mm 桩基础，桩顶横向设置帽梁，
帽梁尺寸为 1.2m×3m×7.8m，并预埋地脚螺栓，以便与支撑立柱连接。

·53·
