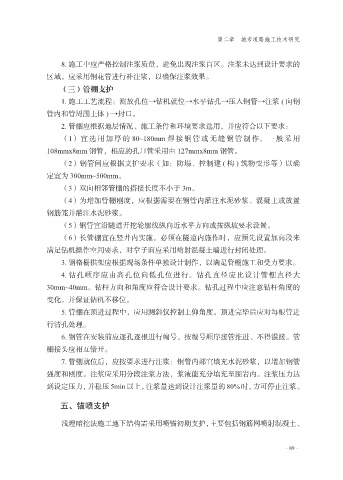

Page 97 - 市政道路及给排水管网工程施工技
P. 97
第二章 城市道路施工技术研究
8. 施工中应严格控制注浆质量，避免出现注浆盲区。注浆未达到设计要求的
区域，应采用钢花管进行补注浆，以确保注浆效果。
（三）管棚支护
1. 施工工艺流程：测放孔位→钻机就位→水平钻孔→压入钢管→注浆 ( 向钢
管内和管周围土体 ) →封口。
2. 管棚应根据地层情况、施工条件和环境要求选用，并应符合以下要求：
（1） 宜 选 用 加 厚 的 80~180mm 焊 接 钢 管 或 无 缝 钢 管 制 作。 一 般 采 用
108mmx8mm 钢管，相应的孔口管采用由 127mmx8mm 钢管。
（2）钢管间应根据支护要求（如：防塌、控制建 ( 构 ) 筑物变形等）以确
定宜为 300mm~500mm。
（3）双向相邻管棚的搭接长度不小于 3m。
（4）为增加管棚刚度，应根据需要在钢管内灌注水泥砂浆、混凝土或放置
钢筋笼并灌注水泥砂浆。
（5）钢管宜沿隧道开挖轮廓线纵向近水平方向或按纵坡要求设置。
（6）长管棚宜在竖井内实施。必须在隧道内施作时，应预先设置加高段来
满足钻机操作空间要求，对掌子面应采用喷射混凝土墙进行封闭处理。
3. 钢格栅拱架应根据现场条件单独设计制作，以满足管棚施工和受力要求。
4. 钻孔顺序应由高孔位向低孔位进行。钻孔直径应比设计管棚直径大
30mm~40mm。钻杆方向和角度应符合设计要求。钻孔过程中应注意钻杆角度的
变化，并保证钻机不移位。
5. 管棚在顶进过程中，应用测斜仪控制上仰角度。顶进完毕后应对每根管进
行清孔处理。
6. 钢管在安装前应逐孔逐根进行编号，按编号顺序接管推进、不得混接。管
棚接头应相互错开。
7. 管棚就位后，应按要求进行注浆：钢管内部宜填充水泥砂浆，以增加钢管
强度和刚度。注浆应采用分段注浆方法，浆液能充分填充至围岩内。注浆压力达
到设定压力，并稳压 5min 以上，注浆量达到设计注浆量的 80% 时，方可停止注浆。
五、锚喷支护
浅埋暗挖法施工地下结构需采用喷锚初期支护，主要包括钢筋网喷射混凝土、
