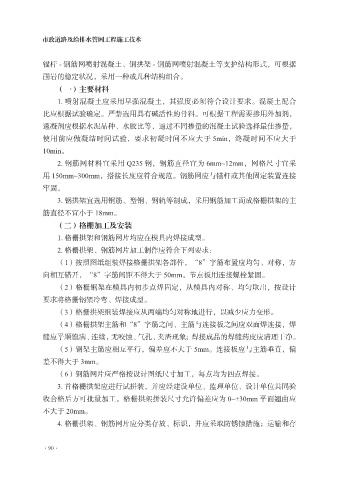

市政道路及给排水管网工程施工技术

锚杆 - 钢筋网喷射混凝土、钢拱架 - 钢筋网喷射混凝土等支护结构形式，可根据
围岩的稳定状况，采用一种或几种结构组合。
（一）主要材料

1. 喷射混凝土应采用早强混凝土，其强度必须符合设计要求。混凝土配合
比应根据试验确定。严禁选用具有碱活性的骨料。可根据工程需要掺用外加剂，
速凝剂应根据水泥品种、水胶比等，通过不同掺量的混凝土试验选择最佳掺量，
使用前应做凝结时间试验，要求初凝时间不应大于 5min，终凝时间不应大于

10min。
2. 钢筋网材料宜采用 Q235 钢，钢筋直径宜为 6mm~12mm，网格尺寸宜采
用 150mm~300mm，搭接长度应符合规范。钢筋网应与锚杆或其他固定装置连接
牢固。

3. 钢拱架宜选用钢筋、型钢、钢轨等制成，采用钢筋加工而成格栅拱架的主
筋直径不宜小于 18mm。
（二）格栅加工及安装
1. 格栅拱架和钢筋网片均应在模具内焊接成型。

2. 格栅拱架、钢筋网片加工制作应符合下列要求：
（1）按照图纸组装焊接格栅拱架各部件，“8”字筋布置应均匀、对称，方
向相互错开，“8”字筋间距不得大于 50mm，节点板用连接螺栓紧固。
（2）格栅钢架在模具内初步点焊固定，从模具内对称、均匀取出，按设计

要求将格栅钢架冷弯、焊接成型。
（3）格栅拱架组装焊接应从两端均匀对称地进行，以减少应力变形。
（4）格栅拱架主筋和“8”字筋之间、主筋与连接板之间应双面焊连接，焊
缝应平顺饱满、连续，无咬蚀、气孔、夹渣现象；焊接成品的焊缝药皮应清理干净。

（5）钢架主筋应相互平行，偏差应不大于 5mm。连接板应与主筋垂直，偏
差不得大于 3mm。
（6）钢筋网片应严格按设计图纸尺寸加工，每点均为四点焊接。
3. 首格栅拱架应进行试拼装，并应经建设单位、监理单位、设计单位共同验

收合格后方可批量加工。格栅拱架拼装尺寸允许偏差应为 0~+30mm 平面翘曲应
不大于 20mm。
4. 格栅拱架、钢筋网片应分类存放、标识，并应采取防锈蚀措施；运输和存

·90·
