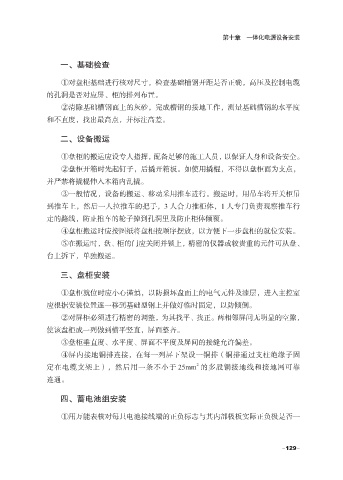

第十章 一体化电源设备安装

一、基础检查

①对盘柜基础进行核对尺寸，检查基础槽钢开距是否正确，高压及控制电缆
的孔洞是否对应屏、柜的排列布置。

②清除基础槽钢面上的灰砂，完成槽钢的接地工作，测量基础槽钢的水平度
和不直度，找出最高点，并标注高差。

二、设备搬运

①盘柜的搬运应设专人指挥，配备足够的施工人员，以保证人身和设备安全。
②盘柜开箱时先起钉子，后撬开箱板。如使用撬棍，不得以盘柜面为支点，
并严禁将撬棍伸入木箱内乱撬。
③一般情况，设备的搬运、移动采用推车进行。搬运时，用吊车将开关柜吊

到推车上，然后一人拉推车的把手，3 人合力推柜体，1 人专门负责观察推车行
走的路线，防止推车的轮子掉到孔洞里及防止柜体倾覆。
④盘柜搬运时应按图纸将盘柜按顺序摆放，以方便下一步盘柜的就位安装。

⑤在搬运时，盘、柜的门应关闭并锁上，精密的仪器或较贵重的元件可从盘、
台上拆下，单独搬运。

三、盘柜安装

①盘柜就位时应小心谨慎，以防损坏盘面上的电气元件及漆层，进入主控室

应根据安装位置逐一移到基础型钢上并做好临时固定，以防倾倒。
②对屏柜必须进行精密的调整，为其找平、找正。两相邻屏间无明显的空隙，
使该盘柜成一列做到横平竖直，屏面整齐。
③盘柜垂直度、水平度、屏面不平度及屏间的接缝允许偏差。

④屏内接地铜排连接，在每一列屏下架设一铜排（铜排通过支柱绝缘子固
定在电缆支架上），然后用一条不小于 25mm 的多股铜接地线和接地网可靠
2
连通。

四、蓄电池组安装

①用万能表核对每只电池接线端的正负标志与其内部极板实际正负极是否一

-129-
