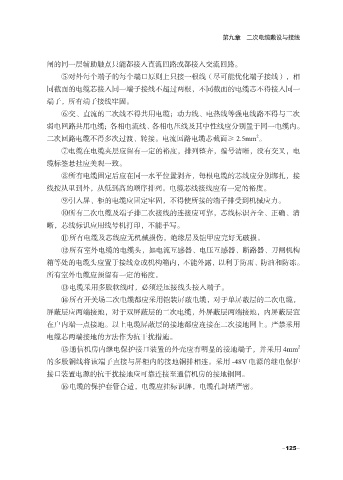

第九章 二次电缆敷设与接线

闸的同一层辅助触点只能都接入直流回路或都接入交流回路。
⑤对外每个端子的每个端口原则上只接一根线（尽可能优化端子接线），相
同截面的电缆芯接入同一端子接线不超过两根，不同截面的电缆芯不得接入同一

端子，所有端子接线牢固。
⑥交、直流的二次线不得共用电缆；动力线、电热线等强电线路不得与二次
弱电回路共用电缆；各相电流线、各相电压线及其中性线应分别置于同一电缆内。
2
二次回路电缆不得多次过渡、转接。电流回路电缆芯截面≥ 2.5mm 。
⑦电缆在电缆夹层应留有一定的裕度，排列整齐，编号清晰，没有交叉，电
缆标签悬挂应美观一致。
⑧所有电缆固定后应在同一水平位置剥齐，每根电缆的芯线应分别绑扎，接
线按从里到外，从低到高的顺序排列。电缆芯线接线应有一定的裕度。

⑨引入屏、柜的电缆应固定牢固，不得使所接的端子排受到机械应力。
⑩所有二次电缆及端子排二次接线的连接应可靠，芯线标识齐全、正确、清
晰，芯线标识应用线号机打印，不能手写。
所有电缆及芯线应无机械损伤，绝缘层及铠甲应完好无破损。

所有室外电缆的电缆头，如电流互感器、电压互感器、断路器、刀闸机构
箱等处的电缆头应置于接线盒或机构箱内，不能外露，以利于防雨、防油和防冻。
所有室外电缆应预留有一定的裕度。
电缆采用多股软线时，必须经压接线头接入端子。

所有开关场二次电缆都应采用铠装屏蔽电缆，对于单屏蔽层的二次电缆，
屏蔽层应两端接地，对于双屏蔽层的二次电缆，外屏蔽层两端接地，内屏蔽层宜
在户内端一点接地。以上电缆屏蔽层的接地都应连接在二次接地网上。严禁采用
电缆芯两端接地的方法作为抗干扰措施。
通信机房内继电保护接口装置的外壳应有明显的接地端子，并采用 4mm 2

的多股铜线将该端子直接与屏柜内的接地铜排相连。采用 -48V 电源的继电保护
接口装置电源的抗干扰接地应可靠连接至通信机房的接地铜网。
电缆的保护套管合适，电缆应挂标识牌，电缆孔封堵严密。
