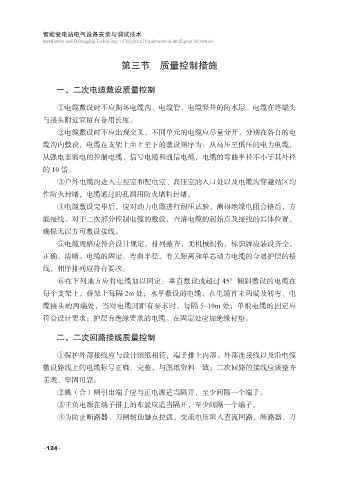

第三节 质量控制措施

一、二次电缆敷设质量控制

①电缆敷设时不应损坏电缆沟、电缆管、电缆竖井的防水层。电缆在终端头
与接头附近宜留有备用长度。
②电缆敷设时不应出现交叉，不同单元的电缆应尽量分开，分别在各自的电

缆沟内敷设，电缆在支架上由上至下的敷设顺序为：从高压至低压的电力电缆，
从强电至弱电的控制电缆、信号电缆和通信电缆，电缆的弯曲半径不小于其外径
的 10 倍。
③户外电缆沟进入主控室和配电室、高压室的入口处以及电缆沟穿越站区均
作防火封堵，电缆通过的孔洞用防火堵料封堵。

④电缆敷设完毕后，应对动力电缆进行耐压试验，测得绝缘电阻合格后，方
能接线。对于二次部分控制电缆的敷设，查清电缆的起始点及接线的具体位置，
确保无误方可敷设接线。

⑤电缆规格应符合设计规定，排列整齐，无机械损伤，标识牌应装设齐全，
正确、清晰。电缆的固定、弯曲半径、有关距离和单芯动力电缆的金属护层的接
线，相序排列应符合要求。
⑥在下列地方应将电缆加以固定：垂直敷设或超过 45°倾斜敷设的电缆在
每个支架上，桥架上每隔 2m 处；水平敷设的电缆，在电缆首末两端及转弯、电

缆接头的两端处，当对电缆间距有要求时，每隔 5~10m 处；单根电缆的固定应
符合设计要求；护层有绝缘要求的电缆。在固定处应加绝缘衬垫。

二、二次回路接线质量控制

①保护外部接线应与设计图纸相符；端子排上内部、外部连接线以及沿电缆
敷设路线上的电缆标号正确、完整，与图纸资料一致；二次回路的接线应该整齐
美观、牢固可靠。
②跳（合）闸引出端子应与正电源适当隔开，至少间隔一个端子。

③正负电源在端子排上的布置应适当隔开，至少间隔一个端子。
④为防止断路器、刀闸辅助触点拉弧，交流电压窜入直流回路，断路器、刀
