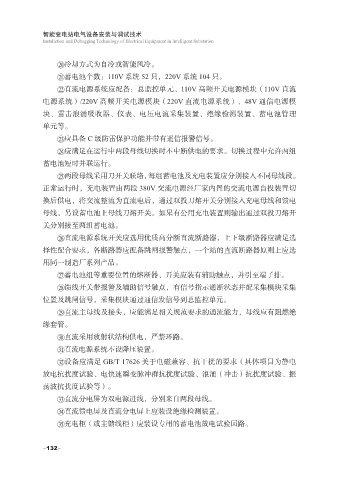

冷却方式为自冷或智能风冷。
蓄电池个数：110V 系统 52 只，220V 系统 104 只。
直流电源系统应配备：总监控单元、110V 高频开关电源模块（110V 直流

电源系统）/220V 高频开关电源模块（220V 直流电源系统）、48V 通信电源模
块、雷击浪涌吸收器、仪表、电压电流采集装置、绝缘检测装置、蓄电池管理
单元等。
应具备 C 级防雷保护功能并带有遥信报警信号。

应满足在运行中两段母线切换时不中断供电的要求。切换过程中允许两组
蓄电池短时并联运行。
两段母线采用刀开关联络，每组蓄电池及充电装置应分别接入不同母线段。
正常运行时，充电装置由两段 380V 交流电源经厂家内置的交流电源自投装置切

换后供电，将交流整流为直流电后，通过双投刀熔开关分别接入充电母线和馈电
母线，另设蓄电池上母线刀熔开关。如果有公用充电装置则输出通过双投刀熔开
关分别接至两组蓄电池。
直流电源系统开关应选用优质高分断直流断路器，上下级断路器应满足选

择性配合要求，各断路器应配备跳闸报警触点，一个站的直流断路器原则上应选
用同一制造厂系列产品。
蓄电池组等重要位置的熔断器、开关应装有辅助触点，并引至端子排。
馈线开关带报警及辅助信号触点，有信号指示通断状态并配采集模块采集

位置及跳闸信号，采集模块通过通信发信号到总监控单元。
直流主母线及接头，应能满足相关规范要求的通流能力，母线应有阻燃绝
缘套管。
直流采用放射状结构供电，严禁环路。

直流电源系统不设降压装置。
设备应满足 GB/T 17626 关于电磁兼容、抗干扰的要求（具体项目为静电
放电抗扰度试验、电快速瞬变脉冲群抗扰度试验、浪涌（冲击）抗扰度试验、振
荡波抗扰度试验等）。

直流分电屏为双电源进线，分别来自两段母线。
直流馈电屏及直流分电屏上应装设绝缘检测装置。
充电柜（或主馈线柜）应装设专用的蓄电池放电试验回路。
