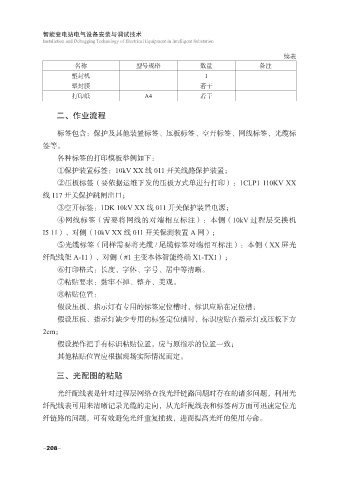

智能变电站电气设备安装与调试技术
Installation and Debugging Technology of Electrical Equipment in Intelligent Substation

续表
名称 型号规格 数量 备注
塑封机 1
塑封膜 若干
打印纸 A4 若干

二、作业流程

标签包含：保护及其他装置标签、压板标签、空开标签、网线标签、光缆标
签等。
各种标签的打印模板举例如下：
①保护装置标签：10kV XX 线 011 开关线路保护装置；
②压板标签（要依据运维下发的压板方式单进行打印）：1CLP1 110KV XX

线 117 开关保护跳闸出口；
③空开标签：1DK 10kV XX 线 011 开关保护装置电源；
④网线标签（需要将网线的对端相互标注）：本侧（10kV 过程层交换机

I5 口）、对侧（10kV XX 线 011 开关保测装置 A 网）；
⑤光缆标签（同样需要将光缆 / 尾缆标签对端相互标注）：本侧（XX 屏光
纤配线架 A-11）、对侧（#1 主变本体智能终端 X1-TX1）；
⑥打印格式：长度、字体、字号、居中等清晰。
⑦粘贴要求：黏牢不掉、整齐、美观。

⑧粘贴位置：
假设压板、指示灯有专用的标签定位槽时，标识应贴在定位槽；
假设压板、指示灯缺少专用的标签定位槽时，标识应贴在指示灯或压板下方

2cm；
假设操作把手有标识粘贴位置，应与原指示的位置一致；
其他粘贴位置应根据现场实际情况而定。

三、光配图的粘贴

光纤配线表是针对过程层网络查找光纤链路问题时存在的诸多问题，利用光
纤配线表可用来清晰记录光缆的走向，从光纤配线表和标签两方面可迅速定位光
纤链路的问题，可有效避免光纤重复插拔，进而提高光纤的使用寿命。

-208-
