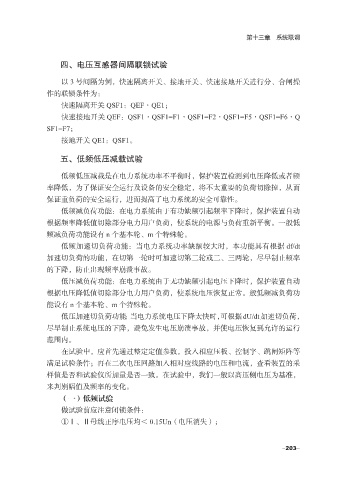

第十三章 系统联调
四、电压互感器间隔联锁试验
以 3 号间隔为例，快速隔离开关、接地开关、快速接地开关进行分、合闸操
作的联锁条件为：
快速隔离开关 QSF1：QEF·QE1；
快速接地开关 QEF：QSF1·QSF1=F1·QSF1=F2·QSF1=F5·QSF1=F6·Q
SF1=F7；
接地开关 QE1：QSF1。
五、低频低压减载试验
低频低压减载是在电力系统功率不平衡时，保护装置检测到电压降低或者频
率降低，为了保证安全运行及设备的安全稳定，将不太重要的负荷切除掉，从而
保证重负荷的安全运行，进而提高了电力系统的安全可靠性。
低频减负荷功能：在电力系统由于有功缺额引起频率下降时，保护装置自动
根据频率降低值切除部分电力用户负荷，使系统的电源与负荷重新平衡。一般低
频减负荷功能设有 n 个基本轮、m 个特殊轮。
低频加速切负荷功能：当电力系统功率缺额较大时，本功能具有根据 df/dt
加速切负荷的功能，在切第一轮时可加速切第二轮或二、三两轮，尽早制止频率
的下降，防止出现频率崩溃事故。
低压减负荷功能：在电力系统由于无功缺额引起电压下降时，保护装置自动
根据电压降低值切除部分电力用户负荷，使系统电压恢复正常。般低频减负荷功
能设有 n 个基本轮、m 个特殊轮。
低压加速切负荷功能：当电力系统电压下降太快时，可根据dU/dt加速切负荷，
尽早制止系统电压的下降，避免发生电压崩溃事故，并使电压恢复到允许的运行
范围内。
在试验中，应首先通过整定定值参数，投入相应压板、控制字、跳闸矩阵等
满足试验条件；再在二次电压回路加入相对应线路的电压和电流，查看装置的采
样值是否和试验仪所加量是否一致。在试验中，我们一般以高压侧电压为基准，
来判别幅值及频率的变化。
（一）低频试验
做试验前应注意闭锁条件：
①Ⅰ、Ⅱ母线正序电压均＜ 0.15Un（电压消失）；
