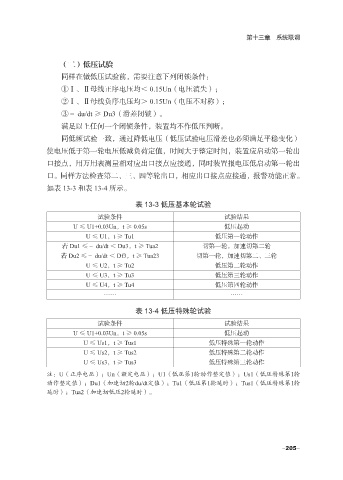

Page 217 - 智能变电站电气设备安装与调试技术

第十三章 系统联调

（二）低压试验
同样在做低压试验前，需要注意下列闭锁条件：
①Ⅰ、Ⅱ母线正序电压均＜ 0.15Un（电压消失）；

②Ⅰ、Ⅱ母线负序电压均＞ 0.15Un（电压不对称）；
③－ du/dt ≥ Du3（滑差闭锁）。
满足以上任何一个闭锁条件，装置均不作低压判断。
同低频试验一致，通过降低电压（低压试验电压滑差也必须满足平稳变化）

使电压低于第一轮电压低减负荷定值，时间大于整定时间，装置应启动第一轮出
口接点，用万用表测量相对应出口接点应接通，同时装置报电压低启动第一轮出
口。同样方法检查第二、三、四等轮出口，相应出口接点应接通，报警功能正常。
如表 13-3 和表 13-4 所示。

表 13-3 低压基本轮试验

试验条件 试验结果
U ≤ U1+0.03Un，t ≥ 0.05s 低压起动
U ≤ U1，t ≥ Tu1 低压第一轮动作
若 Du1 ≤－ du/dt ＜ Du3，t ≥ Tua2 切第一轮，加速切第二轮
若 Du2 ≤－ du/dt ＜ Df3，t ≥ Tua23 切第一轮，加速切第二、三轮
U ≤ U2，t ≥ Tu2 低压第二轮动作
U ≤ U3，t ≥ Tu3 低压第三轮动作
U ≤ U4，t ≥ Tu4 低压第四轮动作
…… ……

表 13-4 低压特殊轮试验
试验条件 试验结果
U ≤ U1+0.03Un，t ≥ 0.05s 低压起动
U ≤ Us1，t ≥ Tus1 低压特殊第一轮动作
U ≤ Us2，t ≥ Tus2 低压特殊第二轮动作
U ≤ Us3，t ≥ Tus3 低压特殊第三轮动作
注：U（正序电压）；Un（额定电压）；U1（低压第1轮动作整定值）；Us1（低压特殊第1轮
动作整定值）；Du1（加速切2轮du/dt定值）；Tu1（低压第1轮延时）；Tus1（低压特殊第1轮
延时）；Tua2（加速切低压2轮延时）。
