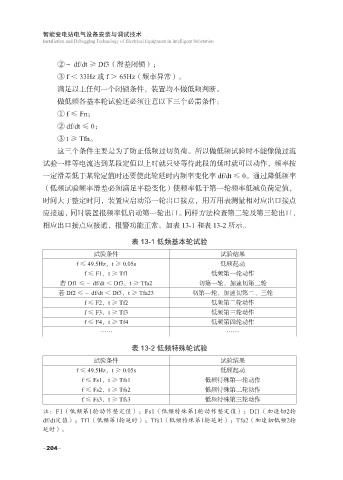

②－ df/dt ≥ Df3（滑差闭锁）；
③ f ＜ 33Hz 或 f ＞ 65Hz（频率异常）。
满足以上任何一个闭锁条件，装置均不做低频判断。

做低频各基本轮试验还必须注意以下三个必需条件：
① f ≤ Fn；
② df/dt ≤ 0；
③ t ≥ Tfn。

这三个条件主要是为了防止低频过切负荷。所以做低频试验时不能像做过流
试验一样等电流达到某段定值以上时就只要等待此段的延时就可以动作，频率按
一定滑差低于某轮定值时还要使此轮延时内频率变化率 df/dt ≤ 0。通过降低频率
（低频试验频率滑差必须满足平稳变化）使频率低于第一轮频率低减负荷定值，

时间大于整定时间，装置应启动第一轮出口接点，用万用表测量相对应出口接点
应接通，同时装置报频率低启动第一轮出口。同样方法检查第二轮及第三轮出口，
相应出口接点应接通，报警功能正常。如表 13-1 和表 13-2 所示。

表 13-1 低频基本轮试验

试验条件 试验结果
f ≤ 49.5Hz，t ≥ 0.05s 低频起动
f ≤ F1，t ≥ Tf1 低频第一轮动作
若 Df1 ≤－ df/dt ＜ Df3，t ≥ Tfa2 切第一轮，加速切第二轮
若 Df2 ≤－ df/dt ＜ Df3，t ≥ Tfa23 切第一轮，加速切第二、三轮
f ≤ F2，t ≥ Tf2 低频第二轮动作
f ≤ F3，t ≥ Tf3 低频第三轮动作
f ≤ F4，t ≥ Tf4 低频第四轮动作
…… ……
表 13-2 低频特殊轮试验

试验条件 试验结果
f ≤ 49.5Hz，t ≥ 0.05s 低频起动
f ≤ Fs1，t ≥ Tfs1 低频特殊第一轮动作
f ≤ Fs2，t ≥ Tfs2 低频特殊第二轮动作
f ≤ Fs3，t ≥ Tfs3 低频特殊第三轮动作
注：F1（低频第1轮动作整定值）；Fs1（低频特殊第1轮动作整定值）；Df1（加速切2轮
df/dt定值）；Tf1（低频第1轮延时）；Tfs1（低频特殊第1轮延时）；Tfa2（加速切低频2轮
延时）。
