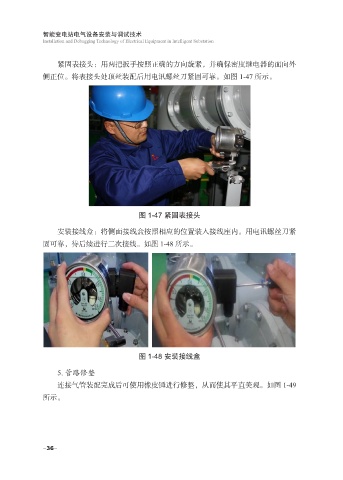

紧固表接头：用两把扳手按照正确的方向旋紧，并确保密度继电器的面向外
侧正位。将表接头处顶丝装配后用电讯螺丝刀紧固可靠。如图 1-47 所示。
图 1-47 紧固表接头
安装接线盒：将侧面接线盒按照相应的位置装入接线座内。用电讯螺丝刀紧
固可靠，待后续进行二次接线。如图 1-48 所示。
图 1-48 安装接线盒
5. 管路修整
连接气管装配完成后可使用橡皮锤进行修整，从而使其平直美观。如图 1-49
所示。
