第一章 GIS 设备安装与调试
特殊情况的处理：吸附剂装入产品内部并封盖完毕后应立即开始进行抽
真空工作。现场当有气室的微水含量仅通过抽真空较难处理时，可使用纯度为
99.99% 的高纯氮气进行气室冲洗。
5. 充入 SF 气体
6
测量气瓶内水分含量：向设备充气前，对每瓶 SF 6 气体都要进行微水含量
测定。
干燥充气管路：充气前，专用充气设备和管路应用干燥气体吹拂 2~3min。
通常可以将充气管路直接装于气瓶上，打开气瓶阀门吹扫，此时充气管路暂不与
气室阀门连接。
充气：充气时应使用减压阀。充气时应先关闭减压阀 3，再打开气瓶阀门 2，
最后打开减压阀 3 进行充气，此时气室阀门应处于开通位置。如图 1-56 所示。

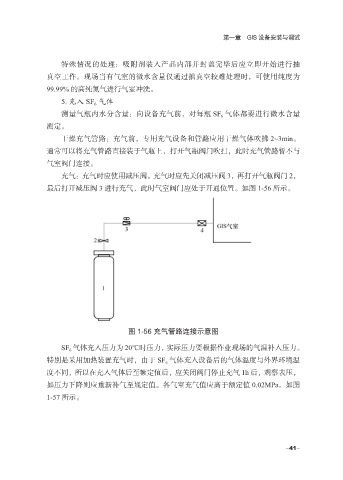

图 1-56 充气管路连接示意图
SF 6 气体充入压力为 20℃时压力，实际压力要根据作业现场的气温补入压力。
特别是采用加热装置充气时，由于 SF 6 气体充入设备后的气体温度与外界环境温
度不同，所以在充入气体后至额定值后，应关闭阀门停止充气 1h 后，观察表压，
如压力下降则应重新补气至规定值。各气室充气值应高于额定值 0.02MPa。如图
1-57 所示。
-41-
