智能变电站电气设备安装与调试技术
Installation and Debugging Technology of Electrical Equipment in Intelligent Substation

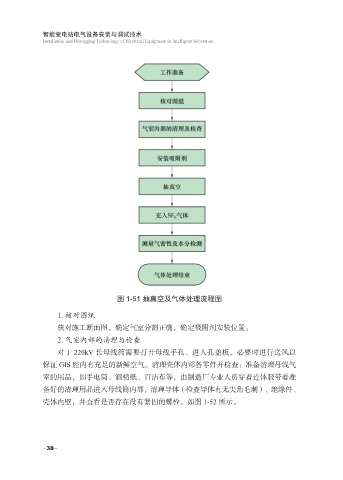

图 1-51 抽真空及气体处理流程图
1. 核对图纸

核对施工断面图，确定气室分割正确，确定吸附剂安装位置。
2. 气室内部的清理与检查
对于 220kV 长母线筒需要打开母线手孔、进人孔盖板，必要时进行送风以

保证 GIS 腔内有充足的新鲜空气。清理壳体内部各零件并检查：准备清理母线气
室的用品，如手电筒、酒精纸、百洁布等，由制造厂专业人员穿着连体服带着准
备好的清理用品进入母线筒内部，清理导体（检查导体有无尖角毛刺）、绝缘件、
壳体内壁，并查看是否存在没有紧固的螺栓。如图 1-52 所示。

-38-
