第一章 GIS 设备安装与调试

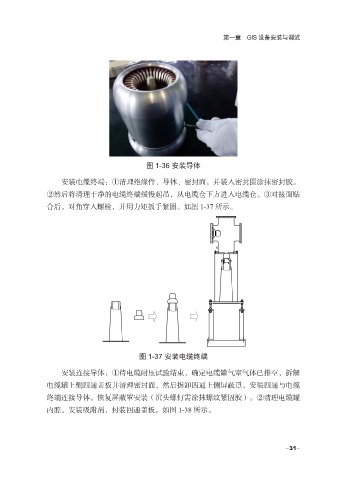

图 1-36 安装导体
安装电缆终端：①清理绝缘件、导体、密封面，并装入密封圈涂抹密封胶。
②然后将清理干净的电缆终端缓慢起吊，从电缆仓下方进入电缆仓。③对接面贴
合后，对角穿入螺栓，并用力矩扳手紧固。如图 1-37 所示。
图 1-37 安装电缆终端
安装连接导体：①待电缆耐压试验结束，确定电缆罐气室气体已排空，拆解
电缆罐上侧四通盖板并清理密封面，然后拆卸四通上侧屏蔽罩，安装四通与电缆
终端连接导体，恢复屏蔽罩安装（沉头螺钉需涂抹螺纹紧固胶）。②清理电缆罐
内腔，安装吸附剂，封装四通盖板。如图 1-38 所示。
-31-
