第一章 GIS 设备安装与调试

检查壳体上安装接地装置的位置（压接面）及接地排需安装的位置（压接面）
不应有漆层覆盖，否则应清理干净。根据安装位置，按图纸和制造厂的规定，选
择匹配的接地排。接地装置一端固定在 GIS 的接地端子上，另一端通过螺栓固定

在与地网连接的接地点。如图 1-59 所示。

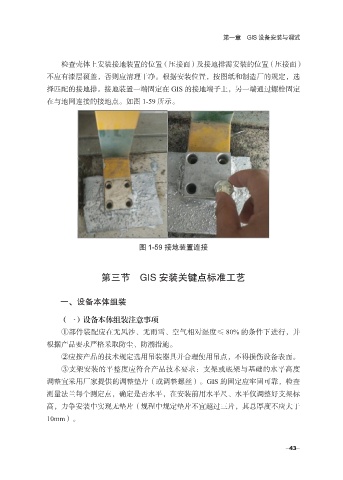

图 1-59 接地装置连接

第三节 GIS 安装关键点标准工艺

一、设备本体组装

（一）设备本体组装注意事项

①部件装配应在无风沙、无雨雪、空气相对湿度≤ 80% 的条件下进行，并
根据产品要求严格采取防尘、防潮措施。
②应按产品的技术规定选用吊装器具并合理使用吊点，不得损伤设备表面。
③支架安装的平整度应符合产品技术要求：支架或底架与基础的水平高度
调整宜采用厂家提供的调整垫片（或调整螺丝）。GIS 的固定应牢固可靠，检查

测量法兰每个测定点，确定是否水平，在安装前用水平尺、水平仪调整好支架标
高，力争安装中实现无垫片（规程中规定垫片不宜超过三片，其总厚度不应大于
10mm）。
