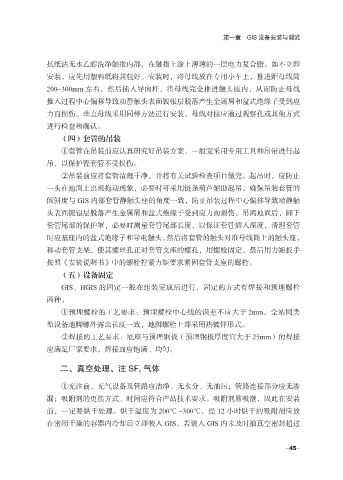

第一章 GIS 设备安装与调试
拭纸沾无水乙醇洗净触指内部，在触指上涂上薄薄的一层电力复合脂。如不立即
安装，应先用塑料纸将其包好。安装时，将母线放在专用小车上，推进距母线筒
200~300mm 左右，然后插入导向杆，将母线完全推进触头座内，从而防止母线
推入过程中心偏移导致动静触头表面镀银层脱落产生金属屑和盆式绝缘子受到应
力而损伤。垂直母线采用同样方法进行安装。母线对接应通过观察孔或其他方式
进行检查和确认。
（四）套管的吊装
①套管在吊装前应认真研究好吊装方案，一般宜采用专用工具和吊带进行起
吊，以保护瓷套管不受损伤。
②吊装前应将套管清理干净，并将有关试验检查项目做完。起吊时，应防止
一头在地面上出现拖动现象，必要时可采用链条葫芦辅助起吊，确保吊装套管的
倾斜度与 GIS 内部套管静触头座的角度一致，防止吊装过程中心偏移导致动静触
头表面镀银层脱落产生金属屑和盆式绝缘子受到应力而损伤。吊离地面后，卸下
套管尾部的保护罩，必要时测量套管尾部长度，以保证套管插入深度，清理套管
时应基座内的盆式绝缘子和导电触头，然后将套管的触头对准母线筒上的触头座，
移动套管支架，使其螺丝孔正对套管支座的螺孔，用螺栓固定，最后用力矩扳手
按照《安装说明书》中的螺栓拧紧力矩要求紧固套管支座的螺栓。
（五）设备固定
GIS、HGIS 的固定一般在组装完成后进行，固定的方式有焊接和预埋螺栓
两种。
①预埋螺栓的工艺要求：预埋螺栓中心线的误差不应大于 2mm。全站同类
型设备地脚螺外露出长度一致，地脚螺栓上部采用热镀锌形式。
②焊接的工艺要求：底座与预埋钢板（预埋钢板厚度宜大于 25mm）的焊接
应满足厂家要求，焊接面应饱满、均匀。
二、真空处理、注 SF 6 气体
①充注前，充气设备及管路应洁净、无水分、无油污；管路连接部分应无渗
漏；吸附剂的更换方式、时间应符合产品技术要求。吸附剂易吸潮，因此在安装
前，一定要烘干处理。烘干温度为 200℃ ~300℃，经 12 小时烘干的吸附剂应放
在密闭干燥的容器内冷却后立即装入 GIS。若装入 GIS 内未及时抽真空密封超过
