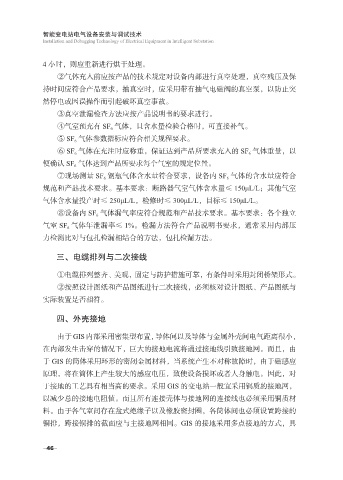

4 小时，则应重新进行烘干处理。
②气体充入前应按产品的技术规定对设备内部进行真空处理，真空残压及保
持时间应符合产品要求，抽真空时，应采用带有抽气电磁阀的真空泵，以防止突

然停电或因误操作而引起破坏真空事故。
③真空泄漏检查方法应按产品说明书的要求进行。
④气室预充有 SF 6 气体，且含水量检验合格时，可直接补气。
⑤ SF 6 气体参数指标应符合相关规程要求。

⑥ SF 6 气体在充注时应称重，保证达到产品所要求充入的 SF 6 气体重量，以
便确认 SF 6 气体达到产品所要求每个气室的规定位置。
⑦现场测量 SF 6 钢瓶气体含水量符合要求，设备内 SF 6 气体的含水量应符合
规范和产品技术要求。基本要求：断路器气室气体含水量≤ 150μL/L；其他气室

气体含水量投产时≤ 250μL/L，检修时≤ 300μL/L，目标≤ 150μL/L。
⑧设备内 SF 6 气体漏气率应符合规范和产品技术要求。基本要求：各个独立
气室 SF 6 气体年泄漏率≤ 1%。检漏方法符合产品说明书要求，通常采用内部压
力检测比对与包扎检漏相结合的方法，包扎检漏方法。

三、电缆排列与二次接线

①电缆排列整齐、美观，固定与防护措施可靠，有条件时采用封闭桥架形式。
②按照设计图纸和产品图纸进行二次接线，必须核对设计图纸、产品图纸与

实际装置是否相符。

四、外壳接地

由于 GIS 内部采用密集型布置，导体间以及导体与金属外壳间电气距离很小，

在内部发生击穿的情况下，巨大的接地电流将通过接地线引致接地网。而且，由
于 GIS 的筒体采用环形的密闭金属材料，当系统产生不对称故障时，由于磁感应
原理，将在筒体上产生较大的感应电压，致使设备损坏或者人身触电。因此，对
于接地的工艺具有相当高的要求。采用 GIS 的变电站一般宜采用铜质的接地网，

以减少总的接地电阻值。而且所有连接壳体与接地网的连接线也必须采用铜质材
料。由于各气室间存在盆式绝缘子以及橡胶密封圈，各筒体间也必须设置跨接的
铜排，跨接铜排的截面应与主接地网相同。GIS 的接地采用多点接地的方式，具
