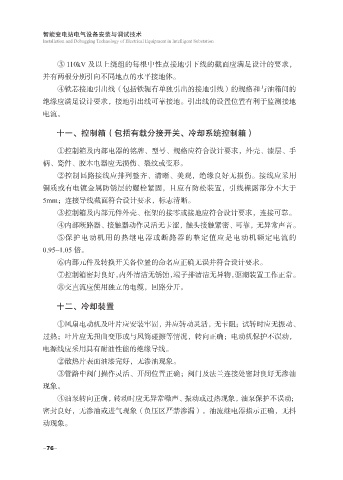

③ 110kV 及以上绕组的每根中性点接地引下线的截面应满足设计的要求，
并有两根分别引向不同地点的水平接地体。
④铁芯接地引出线（包括铁轭有单独引出的接地引线）的规格和与油箱间的

绝缘应满足设计要求，接地引出线可靠接地。引出线的设置位置有利于监测接地
电流。

十一、控制箱（包括有载分接开关、冷却系统控制箱）

①控制箱及内部电器的铭牌、型号、规格应符合设计要求，外壳、漆层、手
柄、瓷件、胶木电器应无损伤、裂纹或变形。
②控制回路接线应排列整齐、清晰、美观，绝缘良好无损伤。接线应采用
铜质或有电镀金属防锈层的螺栓紧固，且应有防松装置，引线裸露部分不大于

5mm；连接导线截面符合设计要求，标志清晰。
③控制箱及内部元件外壳、框架的接零或接地应符合设计要求，连接可靠。
④内部断路器、接触器动作灵活无卡涩，触头接触紧密、可靠，无异常声音。
⑤保护电动机用的热继电器或断路器的整定值应是电动机额定电流的

0.95~1.05 倍。
⑥内部元件及转换开关各位置的命名应正确无误并符合设计要求。
⑦控制箱密封良好，内外清洁无锈蚀，端子排清洁无异物，驱潮装置工作正常。
⑧交直流应使用独立的电缆，回路分开。

十二、冷却装置

①风扇电动机及叶片应安装牢固，并应转动灵活，无卡阻；试转时应无振动、
过热；叶片应无扭曲变形或与风筒碰擦等情况，转向正确；电动机保护不误动，

电源线应采用具有耐油性能的绝缘导线。
②散热片表面油漆完好，无渗油现象。
③管路中阀门操作灵活、开闭位置正确；阀门及法兰连接处密封良好无渗油
现象。

④油泵转向正确，转动时应无异常噪声、振动或过热现象，油泵保护不误动；
密封良好，无渗油或进气现象（负压区严禁渗漏）。油流继电器指示正确，无抖
动现象。
