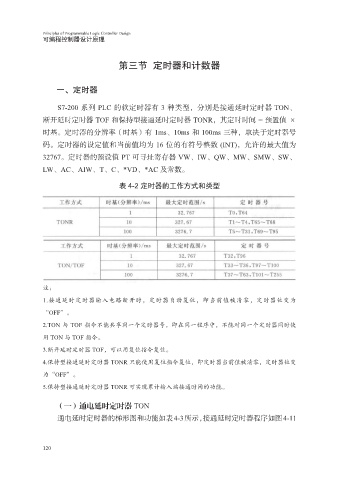

可编程控制器设计原理

第三节 定时器和计数器

一、定时器

S7-200 系列 PLC 的软定时器有 3 种类型，分别是接通延时定时器 TON、
断开延时定时器 TOF 和保持型接通延时定时器 TONR，其定时时间 = 预置值 ×
时基。定时器的分辨率（时基）有 1ms、10ms 和 100ms 三种，取决于定时器号
码。定时器的设定值和当前值均为 16 位的有符号整数 (INT)，允许的最大值为

32767。定时器的预设值 PT 可寻址寄存器 VW、IW、QW、MW、SMW、SW、
LW、AC、AIW、T、C、*VD、*AC 及常数。

表 4-2 定时器的工作方式和类型

注：
1.接通延时定时器输入电路断开时，定时器自动复位，即当前值被清零，定时器位变为
“OFF”。
2.TON 与 TOF 指令不能共享同一个定时器号，即在同一程序中，不能对同一个定时器同时使

用 TON 与 TOF 指令。
3.断开延时定时器 TOF，可以用复位指令复位。
4.保持型接通延时定时器 TONR 只能使用复位指令复位，即定时器当前值被清零，定时器位变
为“OFF”。

5.保持型接通延时定时器 TONR 可实现累计输入端接通时间的功能。

（一）通电延时定时器 TON
通电延时定时器的梯形图和功能如表4-3所示，接通延时定时器程序如图4-11

120
