第四章 PLC 基本控制指令

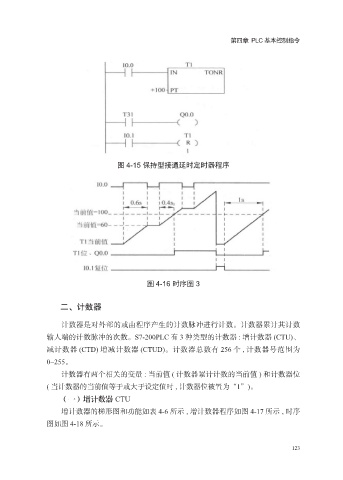

图 4-15 保持型接通延时定时器程序
图 4-16 时序图 3
二、计数器
计数器是对外部的或由程序产生的计数脉冲进行计数。计数器累计其计数
输人端的计数脉冲的次数。S7-200PLC 有 3 种类型的计数器 : 增计数器 (CTU)、
减计数器 (CTD) 增减计数器 (CTUD)。计数器总数有 256 个 , 计数器号范围为
0~255。
计数器有两个相关的变量 : 当前值 ( 计数器累计计数的当前值 ) 和计数器位
( 当计数器的当前值等于或大于设定值时 , 计数器位被置为“1”)。
（一）增计数器 CTU
增计数器的梯形图和功能如表 4-6 所示 , 增计数器程序如图 4-17 所示 , 时序
图如图 4-18 所示。
123
