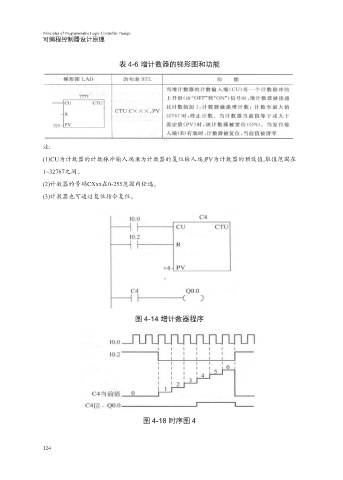

表 4-6 增计数器的梯形图和功能
注:
(1)CU为计数器的计数脉冲输人端:R为计数器的复位输人端;PV为计数器的预设值,取值范围在
1~32767之间。
(2)计数器的号码CXxx在0-255范围内任选。
(3)计数器也可通过复位指令复位。
图 4-14 增计数器程序
图 4-18 时序图 4
