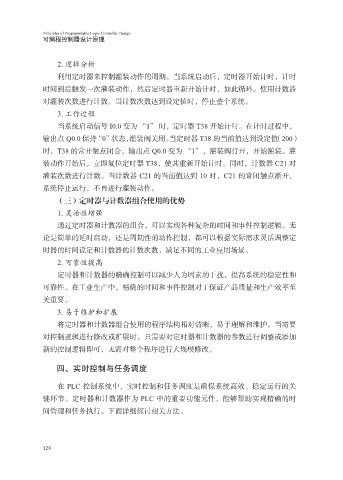

2. 逻辑分析
利用定时器来控制灌装动作的周期。当系统启动后，定时器开始计时，计时
时间到后触发一次灌装动作，然后定时器重新开始计时，如此循环。使用计数器

对灌装次数进行计数。当计数次数达到设定值时，停止整个系统。
3. 工作过程
当系统启动信号 I0.0 变为 “1” 时，定时器 T38 开始计时。在计时过程中，
输出点 Q0.0 保持 “0” 状态，灌装阀关闭。当定时器 T38 的当前值达到设定值（200）

时，T38 的常开触点闭合，输出点 Q0.0 变为 “1”，灌装阀打开，开始灌装。灌
装动作开始后，立即复位定时器 T38，使其重新开始计时。同时，计数器 C21 对
灌装次数进行计数。当计数器 C21 的当前值达到 10 时，C21 的常闭触点断开，
系统停止运行，不再进行灌装动作。

（三）定时器与计数器组合使用的优势
1. 灵活性增强
通过定时器和计数器的组合，可以实现各种复杂的时间和事件控制逻辑。无
论是简单的延时启动，还是周期性的动作控制，都可以根据实际需求灵活调整定

时器的时间设定和计数器的计数次数，满足不同的工业应用场景。
2. 可靠性提高
定时器和计数器的精确控制可以减少人为因素的干扰，提高系统的稳定性和
可靠性。在工业生产中，精确的时间和事件控制对于保证产品质量和生产效率至

关重要。
3. 易于维护和扩展
将定时器和计数器组合使用的程序结构相对清晰，易于理解和维护。当需要
对控制逻辑进行修改或扩展时，只需要对定时器和计数器的参数进行调整或添加

新的控制逻辑即可，无需对整个程序进行大规模修改。

四、实时控制与任务调度

在 PLC 控制系统中，实时控制和任务调度是确保系统高效、稳定运行的关

键环节。定时器和计数器作为 PLC 中的重要功能元件，能够帮助实现精确的时
间管理和任务执行。下面详细探讨相关方法。
