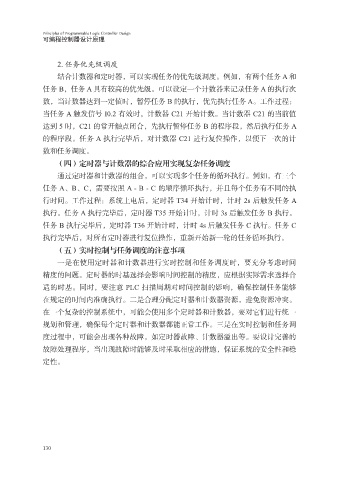

2. 任务优先级调度
结合计数器和定时器，可以实现任务的优先级调度。例如，有两个任务 A 和
任务 B，任务 A 具有较高的优先级。可以设定一个计数器来记录任务 A 的执行次

数，当计数器达到一定值时，暂停任务 B 的执行，优先执行任务 A。工作过程：
当任务 A 触发信号 I0.2 有效时，计数器 C21 开始计数。当计数器 C21 的当前值
达到 5 时，C21 的常开触点闭合，先执行暂停任务 B 的程序段，然后执行任务 A
的程序段。任务 A 执行完毕后，对计数器 C21 进行复位操作，以便下一次的计

数和任务调度。
（四）定时器与计数器的综合应用实现复杂任务调度
通过定时器和计数器的组合，可以实现多个任务的循环执行。例如，有三个
任务 A、B、C，需要按照 A - B - C 的顺序循环执行，并且每个任务有不同的执

行时间。工作过程：系统上电后，定时器 T34 开始计时，计时 2s 后触发任务 A
执行。任务 A 执行完毕后，定时器 T35 开始计时，计时 3s 后触发任务 B 执行。
任务 B 执行完毕后，定时器 T36 开始计时，计时 4s 后触发任务 C 执行。任务 C
执行完毕后，对所有定时器进行复位操作，重新开始新一轮的任务循环执行。

（五）实时控制与任务调度的注意事项
一是在使用定时器和计数器进行实时控制和任务调度时，要充分考虑时间
精度的问题。定时器的时基选择会影响时间控制的精度，应根据实际需求选择合
适的时基。同时，要注意 PLC 扫描周期对时间控制的影响，确保控制任务能够

在规定的时间内准确执行。二是合理分配定时器和计数器资源，避免资源冲突。
在一个复杂的控制系统中，可能会使用多个定时器和计数器，要对它们进行统一
规划和管理，确保每个定时器和计数器都能正常工作。三是在实时控制和任务调
度过程中，可能会出现各种故障，如定时器故障、计数器溢出等。要设计完善的

故障处理程序，当出现故障时能够及时采取相应的措施，保证系统的安全性和稳
定性。
