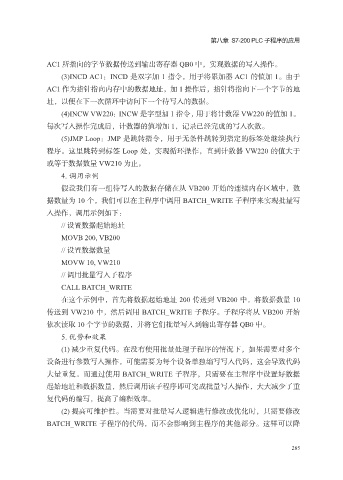

第八章 S7-200 PLC 子程序的应用
AC1 所指向的字节数据传送到输出寄存器 QB0 中，实现数据的写入操作。
(3)INCD AC1：INCD 是双字加 1 指令，用于将累加器 AC1 的值加 1。由于
AC1 作为指针指向内存中的数据地址，加 1 操作后，指针将指向下一个字节的地
址，以便在下一次循环中访问下一个待写入的数据。
(4)INCW VW220：INCW 是字型加 1 指令，用于将计数器 VW220 的值加 1。
每次写入操作完成后，计数器的值增加 1，记录已经完成的写入次数。
(5)JMP Loop：JMP 是跳转指令，用于无条件跳转到指定的标签处继续执行
程序。这里跳转到标签 Loop 处，实现循环操作，直到计数器 VW220 的值大于
或等于数据数量 VW210 为止。
4. 调用示例
假设我们有一组待写入的数据存储在从 VB200 开始的连续内存区域中，数
据数量为 10 个，我们可以在主程序中调用 BATCH_WRITE 子程序来实现批量写
入操作，调用示例如下：
// 设置数据起始地址
MOVB 200, VB200
// 设置数据数量
MOVW 10, VW210
// 调用批量写入子程序
CALL BATCH_WRITE
在这个示例中，首先将数据起始地址 200 传送到 VB200 中，将数据数量 10
传送到 VW210 中，然后调用 BATCH_WRITE 子程序。子程序将从 VB200 开始
依次读取 10 个字节的数据，并将它们批量写入到输出寄存器 QB0 中。
5. 优势和效果
(1) 减少重复代码。在没有使用批量处理子程序的情况下，如果需要对多个
设备进行参数写入操作，可能需要为每个设备单独编写写入代码，这会导致代码
大量重复。而通过使用 BATCH_WRITE 子程序，只需要在主程序中设置好数据
起始地址和数据数量，然后调用该子程序即可完成批量写入操作，大大减少了重
复代码的编写，提高了编程效率。
(2) 提高可维护性。当需要对批量写入逻辑进行修改或优化时，只需要修改
BATCH_WRITE 子程序的代码，而不会影响到主程序的其他部分。这样可以降
