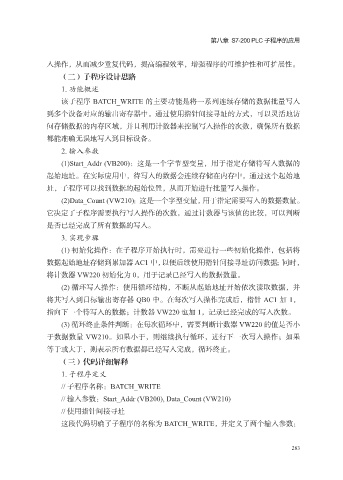

第八章 S7-200 PLC 子程序的应用

入操作，从而减少重复代码，提高编程效率，增强程序的可维护性和可扩展性。
（二）子程序设计思路

1. 功能概述
该子程序 BATCH_WRITE 的主要功能是将一系列连续存储的数据批量写入
到多个设备对应的输出寄存器中。通过使用指针间接寻址的方式，可以灵活地访
问存储数据的内存区域，并且利用计数器来控制写入操作的次数，确保所有数据
都能准确无误地写入到目标设备。

2. 输入参数
(1)Start_Addr (VB200)：这是一个字节型变量，用于指定存储待写入数据的
起始地址。在实际应用中，待写入的数据会连续存储在内存中，通过这个起始地
址，子程序可以找到数据的起始位置，从而开始进行批量写入操作。

(2)Data_Count (VW210)：这是一个字型变量，用于指定需要写入的数据数量。
它决定了子程序需要执行写入操作的次数，通过计数器与该值的比较，可以判断
是否已经完成了所有数据的写入。
3. 实现步骤

(1) 初始化操作：在子程序开始执行时，需要进行一些初始化操作，包括将
数据起始地址存储到累加器 AC1 中，以便后续使用指针间接寻址访问数据；同时，
将计数器 VW220 初始化为 0，用于记录已经写入的数据数量。
(2) 循环写入操作：使用循环结构，不断从起始地址开始依次读取数据，并

将其写入到目标输出寄存器 QB0 中。在每次写入操作完成后，指针 AC1 加 1，
指向下一个待写入的数据；计数器 VW220 也加 1，记录已经完成的写入次数。
(3) 循环终止条件判断：在每次循环中，需要判断计数器 VW220 的值是否小
于数据数量 VW210。如果小于，则继续执行循环，进行下一次写入操作；如果

等于或大于，则表示所有数据都已经写入完成，循环终止。
（三）代码详细解释
1. 子程序定义
// 子程序名称：BATCH_WRITE

// 输入参数：Start_Addr (VB200), Data_Count (VW210)
// 使用指针间接寻址
这段代码明确了子程序的名称为 BATCH_WRITE，并定义了两个输入参数：
