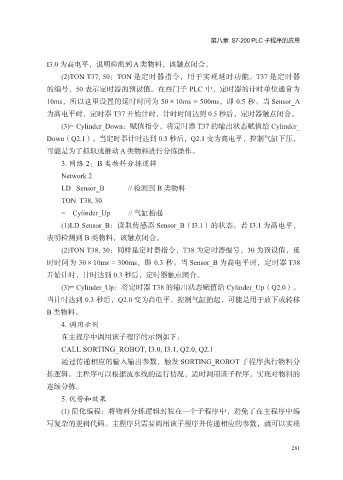

第八章 S7-200 PLC 子程序的应用

I3.0 为高电平，说明检测到 A 类物料，该触点闭合。
(2)TON T37, 50：TON 是定时器指令，用于实现延时功能。T37 是定时器
的编号，50 表示定时器的预设值。在西门子 PLC 中，定时器的计时单位通常为

10ms，所以这里设置的延时时间为 50×10ms = 500ms，即 0.5 秒。当 Sensor_A
为高电平时，定时器 T37 开始计时，计时时间达到 0.5 秒后，定时器触点闭合。
(3)= Cylinder_Down：赋值指令，将定时器 T37 的输出状态赋值给 Cylinder_
Down（Q2.1）。当定时器计时达到 0.5 秒后，Q2.1 变为高电平，控制气缸下压，

可能是为了抓取或推动 A 类物料进行分拣操作。
3. 网络 2：B 类物料分拣逻辑
Network 2
LD Sensor_B // 检测到 B 类物料

TON T38, 30
= Cylinder_Up // 气缸抬起
(1)LD Sensor_B：读取传感器 Sensor_B（I3.1）的状态。若 I3.1 为高电平，
表明检测到 B 类物料，该触点闭合。

(2)TON T38, 30：同样是定时器指令，T38 为定时器编号，30 为预设值，延
时时间为 30×10ms = 300ms，即 0.3 秒。当 Sensor_B 为高电平时，定时器 T38
开始计时，计时达到 0.3 秒后，定时器触点闭合。
(3)= Cylinder_Up：将定时器 T38 的输出状态赋值给 Cylinder_Up（Q2.0）。

当计时达到 0.3 秒后，Q2.0 变为高电平，控制气缸抬起，可能是用于放下或转移
B 类物料。
4. 调用示例
在主程序中调用该子程序的示例如下：
CALL SORTING_ROBOT, I3.0, I3.1, Q2.0, Q2.1

通过传递相应的输入输出参数，触发 SORTING_ROBOT 子程序执行物料分
拣逻辑。主程序可以根据流水线的运行情况，适时调用该子程序，实现对物料的
连续分拣。

5. 优势和效果
(1) 简化编程：将物料分拣逻辑封装在一个子程序中，避免了在主程序中编
写复杂的逻辑代码。主程序只需要调用该子程序并传递相应的参数，就可以实现
