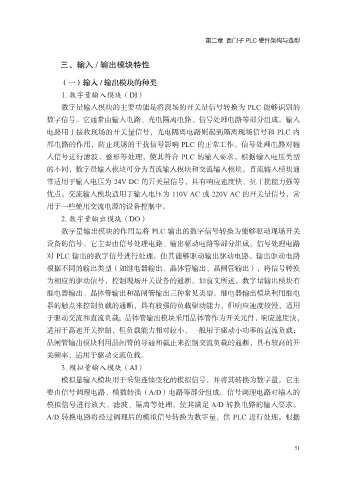

第二章 西门子 PLC 硬件架构与选型
三、输入 / 输出模块特性
（一）输入 / 输出模块的种类
1. 数字量输入模块（DI）
数字量输入模块的主要功能是将现场的开关量信号转换为 PLC 能够识别的
数字信号。它通常由输入电路、光电隔离电路、信号处理电路等部分组成。输入
电路用于接收现场的开关量信号，光电隔离电路则起到隔离现场信号和 PLC 内
部电路的作用，防止现场的干扰信号影响 PLC 的正常工作。信号处理电路对输
入信号进行滤波、整形等处理，使其符合 PLC 的输入要求。根据输入电压类型
的不同，数字量输入模块可分为直流输入模块和交流输入模块。直流输入模块通
常适用于输入电压为 24V DC 的开关量信号，具有响应速度快、抗干扰能力强等
优点；交流输入模块适用于输入电压为 110V AC 或 220V AC 的开关量信号，常
用于一些使用交流电源的设备控制中。
2. 数字量输出模块（DO）
数字量输出模块的作用是将 PLC 输出的数字信号转换为能够驱动现场开关
设备的信号。它主要由信号处理电路、输出驱动电路等部分组成。信号处理电路
对 PLC 输出的数字信号进行处理，使其能够驱动输出驱动电路。输出驱动电路
根据不同的输出类型（如继电器输出、晶体管输出、晶闸管输出），将信号转换
为相应的驱动信号，控制现场开关设备的通断。如前文所述，数字量输出模块有
继电器输出、晶体管输出和晶闸管输出三种常见类型。继电器输出模块利用继电
器的触点来控制负载的通断，具有较强的负载驱动能力，但响应速度较慢，适用
于驱动交流和直流负载；晶体管输出模块采用晶体管作为开关元件，响应速度快，
适用于高速开关控制，但负载能力相对较小，一般用于驱动小功率的直流负载；
晶闸管输出模块利用晶闸管的导通和截止来控制交流负载的通断，具有较高的开
关频率，适用于驱动交流负载。
3. 模拟量输入模块（AI）
模拟量输入模块用于采集连续变化的模拟信号，并将其转换为数字量。它主
要由信号调理电路、模数转换（A/D）电路等部分组成。信号调理电路对输入的
模拟信号进行放大、滤波、隔离等处理，使其满足 A/D 转换电路的输入要求。
A/D 转换电路将经过调理后的模拟信号转换为数字量，供 PLC 进行处理。根据
