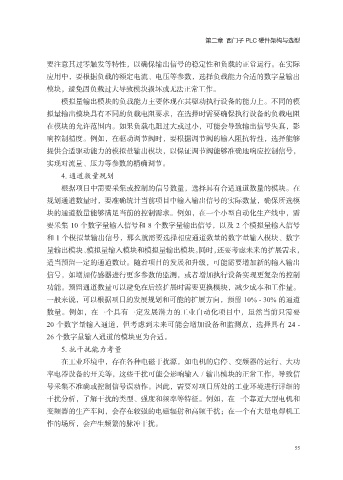

第二章 西门子 PLC 硬件架构与选型

要注意其过零触发等特性，以确保输出信号的稳定性和负载的正常运行。在实际
应用中，要根据负载的额定电流、电压等参数，选择负载能力合适的数字量输出
模块，避免因负载过大导致模块损坏或无法正常工作。

模拟量输出模块的负载能力主要体现在其驱动执行设备的能力上。不同的模
拟量输出模块具有不同的负载电阻要求，在选择时需要确保执行设备的负载电阻
在模块的允许范围内。如果负载电阻过大或过小，可能会导致输出信号失真，影
响控制精度。例如，在驱动调节阀时，要根据调节阀的输入阻抗特性，选择能够

提供合适驱动能力的模拟量输出模块，以保证调节阀能够准确地响应控制信号，
实现对流量、压力等参数的精确调节。
4. 通道数量规划
根据项目中需要采集或控制的信号数量，选择具有合适通道数量的模块。在

规划通道数量时，要准确统计当前项目中输入输出信号的实际数量，确保所选模
块的通道数量能够满足当前的控制需求。例如，在一个小型自动化生产线中，需
要采集 10 个数字量输入信号和 8 个数字量输出信号，以及 2 个模拟量输入信号
和 1 个模拟量输出信号，那么就需要选择相应通道数量的数字量输入模块、数字

量输出模块、模拟量输入模块和模拟量输出模块。同时，还要考虑未来的扩展需求，
适当预留一定的通道数量。随着项目的发展和升级，可能需要增加新的输入输出
信号，如增加传感器进行更多参数的监测，或者增加执行设备实现更复杂的控制
功能。预留通道数量可以避免在后续扩展时需要更换模块，减少成本和工作量。

一般来说，可以根据项目的发展规划和可能的扩展方向，预留 10% - 30% 的通道
数量。例如，在一个具有一定发展潜力的工业自动化项目中，虽然当前只需要
20 个数字量输入通道，但考虑到未来可能会增加设备和监测点，选择具有 24 -
26 个数字量输入通道的模块更为合适。

5. 抗干扰能力考量
在工业环境中，存在各种电磁干扰源，如电机的启停、变频器的运行、大功
率电器设备的开关等，这些干扰可能会影响输入 / 输出模块的正常工作，导致信
号采集不准确或控制信号误动作。因此，需要对项目所处的工业环境进行详细的

干扰分析，了解干扰的类型、强度和频率等特征。例如，在一个靠近大型电机和
变频器的生产车间，会存在较强的电磁辐射和高频干扰；在一个有大量电焊机工
作的场所，会产生频繁的脉冲干扰。
