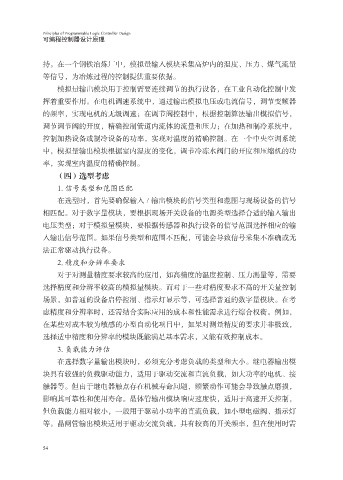

持。在一个钢铁冶炼厂中，模拟量输入模块采集高炉内的温度、压力、煤气流量
等信号，为冶炼过程的控制提供重要依据。
模拟量输出模块用于控制需要连续调节的执行设备，在工业自动化控制中发

挥着重要作用。在电机调速系统中，通过输出模拟电压或电流信号，调节变频器
的频率，实现电机的无级调速；在调节阀控制中，根据控制算法输出模拟信号，
调节调节阀的开度，精确控制管道内流体的流量和压力；在加热和制冷系统中，
控制加热设备或制冷设备的功率，实现对温度的精确控制。在一个中央空调系统

中，模拟量输出模块根据室内温度的变化，调节冷冻水阀门的开度和压缩机的功
率，实现室内温度的精确控制。
（四）选型考虑

1. 信号类型和范围匹配
在选型时，首先要确保输入 / 输出模块的信号类型和范围与现场设备的信号
相匹配。对于数字量模块，要根据现场开关设备的电源类型选择合适的输入输出
电压类型；对于模拟量模块，要根据传感器和执行设备的信号范围选择相应的输
入输出信号范围。如果信号类型和范围不匹配，可能会导致信号采集不准确或无

法正常驱动执行设备。
2. 精度和分辨率要求
对于对测量精度要求较高的应用，如高精度的温度控制、压力测量等，需要
选择精度和分辨率较高的模拟量模块。而对于一些对精度要求不高的开关量控制

场景，如普通的设备启停控制、指示灯显示等，可选择普通的数字量模块。在考
虑精度和分辨率时，还需结合实际应用的成本和性能需求进行综合权衡。例如，
在某些对成本较为敏感的小型自动化项目中，如果对测量精度的要求并非极致，
选择适中精度和分辨率的模块既能满足基本需求，又能有效控制成本。

3. 负载能力评估
在选择数字量输出模块时，必须充分考虑负载的类型和大小。继电器输出模
块具有较强的负载驱动能力，适用于驱动交流和直流负载，如大功率的电机、接
触器等。但由于继电器触点存在机械寿命问题，频繁动作可能会导致触点磨损，

影响其可靠性和使用寿命。晶体管输出模块响应速度快，适用于高速开关控制，
但负载能力相对较小，一般用于驱动小功率的直流负载，如小型电磁阀、指示灯
等。晶闸管输出模块适用于驱动交流负载，具有较高的开关频率，但在使用时需
