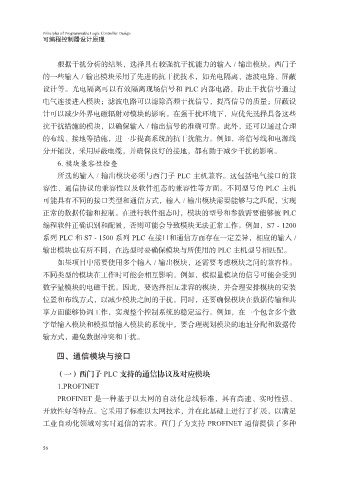

根据干扰分析的结果，选择具有较强抗干扰能力的输入 / 输出模块。西门子
的一些输入 / 输出模块采用了先进的抗干扰技术，如光电隔离、滤波电路、屏蔽
设计等。光电隔离可以有效隔离现场信号和 PLC 内部电路，防止干扰信号通过

电气连接进入模块；滤波电路可以滤除高频干扰信号，提高信号的质量；屏蔽设
计可以减少外界电磁辐射对模块的影响。在强干扰环境下，应优先选择具备这些
抗干扰措施的模块，以确保输入 / 输出信号的准确可靠。此外，还可以通过合理
的布线、接地等措施，进一步提高系统的抗干扰能力。例如，将信号线和电源线

分开铺设，采用屏蔽电缆，并确保良好的接地，都有助于减少干扰的影响。
6. 模块兼容性检查
所选的输入 / 输出模块必须与西门子 PLC 主机兼容。这包括电气接口的兼
容性、通信协议的兼容性以及软件组态的兼容性等方面。不同型号的 PLC 主机

可能具有不同的接口类型和通信方式，输入 / 输出模块需要能够与之匹配，实现
正常的数据传输和控制。在进行软件组态时，模块的型号和参数需要能够被 PLC
编程软件正确识别和配置，否则可能会导致模块无法正常工作。例如，S7 - 1200
系列 PLC 和 S7 - 1500 系列 PLC 在接口和通信方面存在一定差异，相应的输入 /

输出模块也有所不同，在选型时要确保模块与所使用的 PLC 主机型号相匹配。
如果项目中需要使用多个输入 / 输出模块，还需要考虑模块之间的兼容性。
不同类型的模块在工作时可能会相互影响，例如，模拟量模块的信号可能会受到
数字量模块的电磁干扰。因此，要选择相互兼容的模块，并合理安排模块的安装

位置和布线方式，以减少模块之间的干扰。同时，还要确保模块在数据传输和共
享方面能够协调工作，实现整个控制系统的稳定运行。例如，在一个包含多个数
字量输入模块和模拟量输入模块的系统中，要合理规划模块的地址分配和数据传
输方式，避免数据冲突和干扰。

四、通信模块与接口

（一）西门子 PLC 支持的通信协议及对应模块
1.PROFINET

PROFINET 是一种基于以太网的自动化总线标准，具有高速、实时性强、
开放性好等特点。它采用了标准以太网技术，并在此基础上进行了扩展，以满足
工业自动化领域对实时通信的需求。西门子为支持 PROFINET 通信提供了多种
