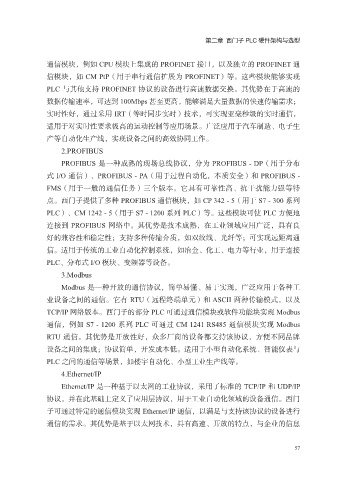

第二章 西门子 PLC 硬件架构与选型

通信模块，例如 CPU 模块上集成的 PROFINET 接口，以及独立的 PROFINET 通
信模块，如 CM PtP（用于串行通信扩展为 PROFINET）等。这些模块能够实现
PLC 与其他支持 PROFINET 协议的设备进行高速数据交换。其优势在于高速的

数据传输速率，可达到 100Mbps 甚至更高，能够满足大量数据的快速传输需求；
实时性好，通过采用 IRT（等时同步实时）技术，可实现亚毫秒级的实时通信，
适用于对实时性要求极高的运动控制等应用场景。广泛应用于汽车制造、电子生
产等自动化生产线，实现设备之间的高效协同工作。
2.PROFIBUS

PROFIBUS 是一种成熟的现场总线协议，分为 PROFIBUS - DP（用于分布
式 I/O 通信）、PROFIBUS - PA（用于过程自动化，本质安全）和 PROFIBUS -
FMS（用于一般的通信任务）三个版本。它具有可靠性高、抗干扰能力强等特

点。西门子提供了多种 PROFIBUS 通信模块，如 CP 342 - 5（用于 S7 - 300 系列
PLC）、CM 1242 - 5（用于 S7 - 1200 系列 PLC）等。这些模块可使 PLC 方便地
连接到 PROFIBUS 网络中。其优势是技术成熟，在工业领域应用广泛，具有良
好的兼容性和稳定性；支持多种传输介质，如双绞线、光纤等；可实现远距离通
信。适用于传统的工业自动化控制系统，如冶金、化工、电力等行业，用于连接

PLC、分布式 I/O 模块、变频器等设备。
3.Modbus
Modbus 是一种开放的通信协议，简单易懂、易于实现，广泛应用于各种工

业设备之间的通信。它有 RTU（远程终端单元）和 ASCII 两种传输模式，以及
TCP/IP 网络版本。西门子的部分 PLC 可通过通信模块或软件功能块实现 Modbus
通信，例如 S7 - 1200 系列 PLC 可通过 CM 1241 RS485 通信模块实现 Modbus
RTU 通信。其优势是开放性好，众多厂商的设备都支持该协议，方便不同品牌
设备之间的集成；协议简单，开发成本低。适用于小型自动化系统、智能仪表与

PLC 之间的通信等场景，如楼宇自动化、小型工业生产线等。
4.Ethernet/IP
Ethernet/IP 是一种基于以太网的工业协议，采用了标准的 TCP/IP 和 UDP/IP

协议，并在此基础上定义了应用层协议，用于工业自动化领域的设备通信。西门
子可通过特定的通信模块实现 Ethernet/IP 通信，以满足与支持该协议的设备进行
通信的需求。其优势是基于以太网技术，具有高速、开放的特点，与企业的信息

57
