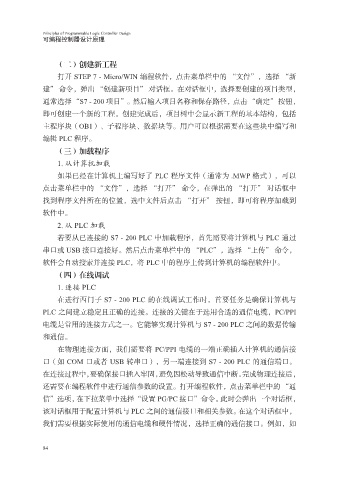

（二）创建新工程
打开 STEP 7 - Micro/WIN 编程软件，点击菜单栏中的 “文件”，选择 “新
建” 命令，弹出 “创建新项目” 对话框。在对话框中，选择要创建的项目类型，

通常选择 “S7 - 200 项目”。然后输入项目名称和保存路径，点击 “确定” 按钮，
即可创建一个新的工程。创建完成后，项目树中会显示新工程的基本结构，包括
主程序块（OB1）、子程序块、数据块等。用户可以根据需要在这些块中编写和
编辑 PLC 程序。

（三）加载程序
1. 从计算机加载
如果已经在计算机上编写好了 PLC 程序文件（通常为 .MWP 格式），可以
点击菜单栏中的 “文件”，选择 “打开” 命令，在弹出的 “打开” 对话框中

找到程序文件所在的位置，选中文件后点击 “打开” 按钮，即可将程序加载到
软件中。
2. 从 PLC 加载
若要从已连接的 S7 - 200 PLC 中加载程序，首先需要将计算机与 PLC 通过

串口或 USB 接口连接好。然后点击菜单栏中的 “PLC”，选择 “上传” 命令，
软件会自动搜索并连接 PLC，将 PLC 中的程序上传到计算机的编程软件中。
（四）在线调试
1. 连接 PLC

在进行西门子 S7 - 200 PLC 的在线调试工作时，首要任务是确保计算机与
PLC 之间建立稳定且正确的连接。连接的关键在于选用合适的通信电缆，PC/PPI
电缆是常用的连接方式之一。它能够实现计算机与 S7 - 200 PLC 之间的数据传输
和通信。

在物理连接方面，我们需要将 PC/PPI 电缆的一端正确插入计算机的通信接
口（如 COM 口或者 USB 转串口），另一端连接到 S7 - 200 PLC 的通信端口。
在连接过程中，要确保接口插入牢固，避免因松动导致通信中断。完成物理连接后，
还需要在编程软件中进行通信参数的设置。打开编程软件，点击菜单栏中的 “通

信” 选项，在下拉菜单中选择 “设置 PG/PC 接口” 命令。此时会弹出一个对话框，
该对话框用于配置计算机与 PLC 之间的通信接口和相关参数。在这个对话框中，
我们需要根据实际使用的通信电缆和硬件情况，选择正确的通信接口。例如，如
