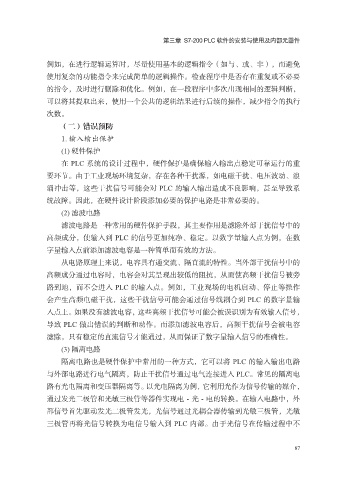

第三章 S7-200 PLC 软件的安装与使用及内部元器件

例如，在进行逻辑运算时，尽量使用基本的逻辑指令（如与、或、非），而避免
使用复杂的功能指令来完成简单的逻辑操作。检查程序中是否存在重复或不必要
的指令，及时进行删除和优化。例如，在一段程序中多次出现相同的逻辑判断，

可以将其提取出来，使用一个公共的逻辑结果进行后续的操作，减少指令的执行
次数。
（二）错误预防
1. 输入输出保护

(1) 硬件保护
在 PLC 系统的设计过程中，硬件保护是确保输入输出点稳定可靠运行的重
要环节。由于工业现场环境复杂，存在各种干扰源，如电磁干扰、电压波动、浪
涌冲击等，这些干扰信号可能会对 PLC 的输入输出造成不良影响，甚至导致系

统故障。因此，在硬件设计阶段添加必要的保护电路是非常必要的。
(2) 滤波电路
滤波电路是一种常用的硬件保护手段，其主要作用是滤除外部干扰信号中的
高频成分，使输入到 PLC 的信号更加纯净、稳定。以数字量输入点为例，在数

字量输入点前添加滤波电容是一种简单而有效的方法。
从电路原理上来说，电容具有通交流、隔直流的特性。当外部干扰信号中的
高频成分通过电容时，电容会对其呈现出较低的阻抗，从而使高频干扰信号被旁
路到地，而不会进入 PLC 的输入点。例如，工业现场的电机启动、停止等操作

会产生高频电磁干扰，这些干扰信号可能会通过信号线耦合到 PLC 的数字量输
入点上。如果没有滤波电容，这些高频干扰信号可能会被误识别为有效输入信号，
导致 PLC 做出错误的判断和动作。而添加滤波电容后，高频干扰信号会被电容
滤除，只有稳定的直流信号才能通过，从而保证了数字量输入信号的准确性。

(3) 隔离电路
隔离电路也是硬件保护中常用的一种方式，它可以将 PLC 的输入输出电路
与外部电路进行电气隔离，防止干扰信号通过电气连接进入 PLC。常见的隔离电
路有光电隔离和变压器隔离等。以光电隔离为例，它利用光作为信号传输的媒介，

通过发光二极管和光敏三极管等器件实现电 - 光 - 电的转换。在输入电路中，外
部信号首先驱动发光二极管发光，光信号通过光耦合器传输到光敏三极管，光敏
三极管再将光信号转换为电信号输入到 PLC 内部。由于光信号在传输过程中不

87
