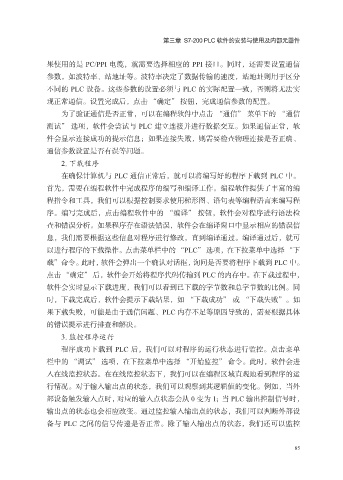

第三章 S7-200 PLC 软件的安装与使用及内部元器件

果使用的是 PC/PPI 电缆，就需要选择相应的 PPI 接口。同时，还需要设置通信
参数，如波特率、站地址等。波特率决定了数据传输的速度，站地址则用于区分
不同的 PLC 设备。这些参数的设置必须与 PLC 的实际配置一致，否则将无法实

现正常通信。设置完成后，点击 “确定” 按钮，完成通信参数的配置。
为了验证通信是否正常，可以在编程软件中点击 “通信” 菜单下的 “通信
测试” 选项，软件会尝试与 PLC 建立连接并进行数据交互。如果通信正常，软
件会显示连接成功的提示信息；如果连接失败，则需要检查物理连接是否正确、

通信参数设置是否有误等问题。
2. 下载程序
在确保计算机与 PLC 通信正常后，就可以将编写好的程序下载到 PLC 中。
首先，需要在编程软件中完成程序的编写和编译工作。编程软件提供了丰富的编

程指令和工具，我们可以根据控制要求使用梯形图、语句表等编程语言来编写程
序。编写完成后，点击编程软件中的 “编译” 按钮，软件会对程序进行语法检
查和错误分析。如果程序存在语法错误，软件会在编译窗口中显示相应的错误信
息，我们需要根据这些信息对程序进行修改，直到编译通过。编译通过后，就可

以进行程序的下载操作。点击菜单栏中的 “PLC” 选项，在下拉菜单中选择 “下
载” 命令。此时，软件会弹出一个确认对话框，询问是否要将程序下载到 PLC 中。
点击 “确定” 后，软件会开始将程序代码传输到 PLC 的内存中。在下载过程中，
软件会实时显示下载进度，我们可以看到已下载的字节数和总字节数的比例。同

时，下载完成后，软件会提示下载结果，如 “下载成功” 或 “下载失败”。如
果下载失败，可能是由于通信问题、PLC 内存不足等原因导致的，需要根据具体
的错误提示进行排查和解决。
3. 监控程序运行

程序成功下载到 PLC 后，我们可以对程序的运行状态进行监控。点击菜单
栏中的 “调试” 选项，在下拉菜单中选择 “开始监控” 命令。此时，软件会进
入在线监控状态。在在线监控状态下，我们可以在编程区域直观地看到程序的运
行情况。对于输入输出点的状态，我们可以观察到其逻辑值的变化。例如，当外

部设备触发输入点时，对应的输入点状态会从 0 变为 1；当 PLC 输出控制信号时，
输出点的状态也会相应改变。通过监控输入输出点的状态，我们可以判断外部设
备与 PLC 之间的信号传递是否正常。除了输入输出点的状态，我们还可以监控

85
