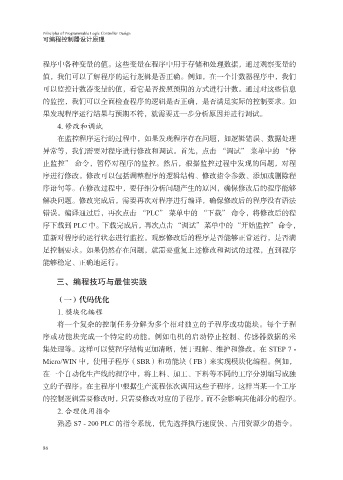

Principles of Programmable Logic Controller Design
可编程控制器设计原理

程序中各种变量的值。这些变量在程序中用于存储和处理数据，通过观察变量的
值，我们可以了解程序的运行逻辑是否正确。例如，在一个计数器程序中，我们
可以监控计数器变量的值，看它是否按照预期的方式进行计数。通过对这些信息

的监控，我们可以全面检查程序的逻辑是否正确，是否满足实际的控制要求。如
果发现程序运行结果与预期不符，就需要进一步分析原因并进行调试。
4. 修改和调试
在监控程序运行的过程中，如果发现程序存在问题，如逻辑错误、数据处理

异常等，我们需要对程序进行修改和调试。首先，点击 “调试” 菜单中的 “停
止监控” 命令，暂停对程序的监控。然后，根据监控过程中发现的问题，对程
序进行修改。修改可以包括调整程序的逻辑结构、修改指令参数、添加或删除程
序语句等。在修改过程中，要仔细分析问题产生的原因，确保修改后的程序能够

解决问题。修改完成后，需要再次对程序进行编译，确保修改后的程序没有语法
错误。编译通过后，再次点击 “PLC” 菜单中的 “下载” 命令，将修改后的程
序下载到 PLC 中。下载完成后，再次点击 “调试” 菜单中的 “开始监控” 命令，
重新对程序的运行状态进行监控。观察修改后的程序是否能够正常运行，是否满

足控制要求。如果仍然存在问题，就需要重复上述修改和调试的过程，直到程序
能够稳定、正确地运行。

三、编程技巧与最佳实践

（一）代码优化
1. 模块化编程
将一个复杂的控制任务分解为多个相对独立的子程序或功能块。每个子程
序或功能块完成一个特定的功能，例如电机的启动停止控制、传感器数据的采
集处理等。这样可以使程序结构更加清晰，便于理解、维护和修改。在 STEP 7 -

Micro/WIN 中，使用子程序（SBR）和功能块（FB）来实现模块化编程。例如，
在一个自动化生产线的程序中，将上料、加工、下料等不同的工序分别编写成独
立的子程序。在主程序中根据生产流程依次调用这些子程序，这样当某一个工序

的控制逻辑需要修改时，只需要修改对应的子程序，而不会影响其他部分的程序。
2. 合理使用指令
熟悉 S7 - 200 PLC 的指令系统，优先选择执行速度快、占用资源少的指令。

86
