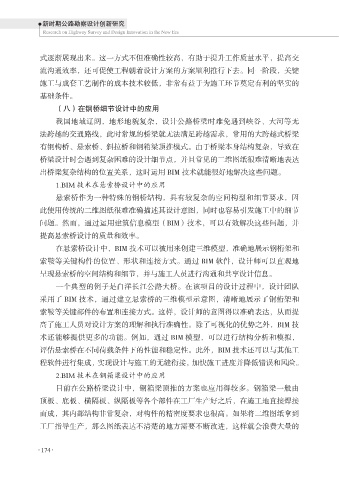

式逐渐展现出来。这一方式不但准确性较高，有助于提升工作质量水平，提高交
流沟通效率，还可促使工程朝着设计方案的方案顺利推行下去。同一阶段，关键
施工与成套工艺制作的成本技术较低，非常有益于为施工环节奠定有利的坚实的
基础条件。
（八）在钢桥细节设计中的应用

我国地域辽阔，地形地貌复杂，设计公路桥梁时难免遇到峡谷、大河等无
法跨越的交通路线，此时常规的桥梁就无法满足跨越需求，常用的大跨越式桥梁
有钢构桥、悬索桥、斜拉桥和钢箱梁顶推模式。由于桥梁本身结构复杂，导致在

桥梁设计时会遇到复杂困难的设计细节点，并且常见的二维图纸很难清晰地表达
出桥梁复杂结构的位置关系，这时运用 BIM 技术就能很好地解决这些问题。
1.BIM 技术在悬索桥设计中的应用
悬索桥作为一种特殊的钢桥结构，具有较复杂的空间构型和细节要求，因
此使用传统的二维图纸很难准确描述其设计意图，同时也容易引发施工中的细节

问题。然而，通过运用建筑信息模型（BIM）技术，可以有效解决这些问题，并
提高悬索桥设计的质量和效率。
在悬索桥设计中，BIM 技术可以被用来创建三维模型，准确地展示钢桁架和

索鞍等关键构件的位置、形状和连接方式。通过 BIM 软件，设计师可以直观地
呈现悬索桥的空间结构和细节，并与施工人员进行沟通和共享设计信息。
一个典型的例子是白洋长江公路大桥。在该项目的设计过程中，设计团队
采用了 BIM 技术，通过建立悬索桥的三维模型示意图，清晰地展示了钢桁架和
索鞍等关键部件的布置和连接方式。这样，设计师的意图得以准确表达，从而提

高了施工人员对设计方案的理解和执行准确性。除了可视化的优势之外，BIM 技
术还能够提供更多的功能。例如，通过 BIM 模型，可以进行结构分析和模拟，
评估悬索桥在不同荷载条件下的性能和稳定性。此外，BIM 技术还可以与其他工

程软件进行集成，实现设计与施工的无缝衔接，加快施工进度并降低错误和风险。
2.BIM 技术在钢箱梁设计中的应用
目前在公路桥梁设计中，钢箱梁顶推的方案也应用得较多。钢箱梁一般由
顶板、底板、横隔板、纵隔板等各个部件在工厂生产好之后，在施工地直接焊接
而成，其内部结构非常复杂，对构件的精密度要求也很高。如果将二维图纸拿到

工厂指导生产，那么图纸表达不清楚的地方需要不断改进，这样就会浪费大量的
