Page 60 - 2023第二届世界前沿科技大会会议论文集
P. 60

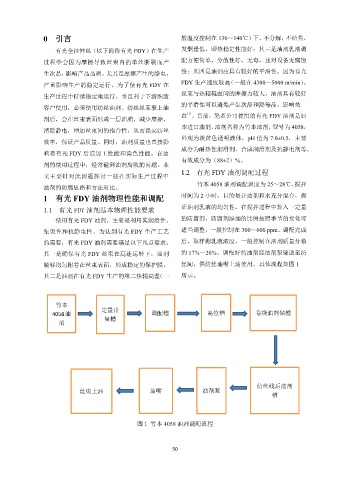

0 引言 般温度控制在 130～140℃）下，不分解，不结焦，
有光全拉伸丝（以下简称有光 FDY）在生产 发烟量低，即热稳定性能好；其三是油剂乳液调
过程中会因为摩擦导致丝束内的单丝断裂而产 配方便简单，分散性好，无毒，且对设备无腐蚀
生次品，影响产品品质。尤其是摩擦产生的静电， 性；其四是油剂应具有较好的平滑性，因为有光
FDY 生产速度较高（一般在 4300～5000 m/min），
严重影响生产的稳定运行。为了使有光 FDY 在
丝束与热辊辊面间的摩擦力较大，油剂具有较好
生产过程中持续稳定地运行，并且利于下游织造
的平滑性可以避免产生次品和降等品，影响效
客户使用，必须使用纺丝油剂。纺丝丝束裹上油
[1]
益 。目前，笔者公司使用的有光 FDY 油剂是日
剂后，会在丝束表面形成一层油膜，减少摩擦，
本进口油剂，油剂名称为竹本油剂，型号为 4058，
消除静电，增加丝束间的抱合性，从而提高纺丝
外观为淡黄色透明液体，pH 值为 7.0±0.5，主要
效率，保证产品质量。同时，油剂质量也直接影
成分为耐热性润滑剂、合成润滑剂及抗静电剂等，
响着有光 FDY 后道加工性能和染色性能。在油
有效成分为（88±2）%。
剂的使用过程中，经常碰到油剂腐败的问题。本
1.2 有光 FDY 油剂调配过程
文主要针对此问题探讨一些在实际生产过程中
竹本 4058 油剂调配温度为 25～28℃，搅拌
油剂的防腐思路和方法对比。
1 有光 FDY 油剂物理性能和调配 时间为 2 小时，目的是让油剂和水充分混合，保
1.1 有光 FDY 油剂基本物理性能要求 证油剂乳液的均匀性。在搅拌过程中加入一定量
使用有光 FDY 油剂，主要是利用其润滑性、 的防腐剂，防腐剂添加的比例按照季节的变化可
集束性和抗静电性。为达到有光 FDY 生产工艺 适当调整，一般控制在 300～600 ppm。调配完成
的需要，有光 FDY 油剂需要满足以下几点要求： 后，取样测乳液浓度，一般控制在油剂质量分数
其一是确保有光 FDY 丝束在高速运转下，油剂 的 17%～20%。调配好的油剂经油剂泵输送至纺
能够均匀附着在丝束表面，形成稳定的保护膜； 丝间，供纺丝油嘴上油使用。具体流程如图 1
其二是油剂在有光 FDY 生产的第二热辊高温（一 所示。
竹本
定量计
4058油 调配槽 高位槽 卷绕油剂储槽
量槽
剂
纺丝线后油剂
丝束上油 油嘴 油剂泵
槽
图 1 竹本 4058 油剂调配流程
50
