新时期广播电视工程技术研究
Research on Broadcasting and Television Engineering Technology in the New Era
按照所传送电视信号的调制方式，微波系统可分为残留边带调幅 (VSB/AM)
调制、频率 (FM) 调制和数字微波电视三类。调幅 (VSB/AM) 微波系统与电视调
制制式相同，不存在制式的转换问题，且具有设备简单、造价低、可靠性高等优
点，因此得到了广泛的应用。
VSB/AM 微波系统通常又分为两类：调幅微波链路 (AML) 系统和多频道多
点微波分配 (MMDS) 系统。MMDS 系统是全向辐射电磁波的多路微波分配系
统，一般它是作为一个本地信号分配系统，微波电视信号直接到达用户家庭或集
体接收点，具有与无线电视相似的属性。MMDS 的频率范围为 2.5 ～ 2.69GHz，
带宽为 190MHz；AML 是定向辐射的多路微波传输系统，它的频率范围为
12.7 ～ 13.25GHz，带宽为 550MHz。目前国内以 MMDS 系统为主。
（三）微波传输系统的主要设备
微波传输的主要设备包括微波发射机、微波接收机、微波中继器和天线等。
1. 微波发射机。
微波发射机分为单频道发射机和宽频带发射机两种，可根据实际需要选用。

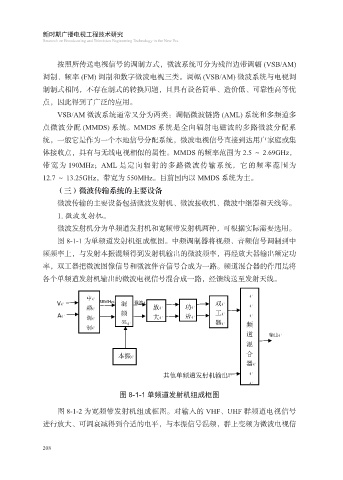

图 8-1-1 为单频道发射机组成框图。中频调制器将视频、音频信号调制到中
频频率上，与发射本振混频得到发射机输出的微波频率，再经放大器输出额定功
率，双工器把微波图像信号和微波伴音信号合成为一路。频道混合器的作用是将
各个单频道发射机输出的微波电视信号混合成一路，经馈线送至发射天线。
中
V 38MHz 混 微波 双
频 放 功
A 频 放 工
调 大
器 器 频
制
道 输出
混
本振 合
器
其他单频道发射机输出
图 8-1-1 单频道发射机组成框图
图 8-1-2 为宽频带发射机组成框图。对输入的 VHF、UHF 群频道电视信号
进行放大、可调衰减得到合适的电平，与本振信号混频，群上变频为微波电视信
208
