第八章 微波传输系统
号，再经滤波、放大处理后，经馈线送至发射天线。
群上变频
VHF/UHF 前置 电调 混频 带通 放 输出
放大 衰减 器 滤波 大 微波
本振

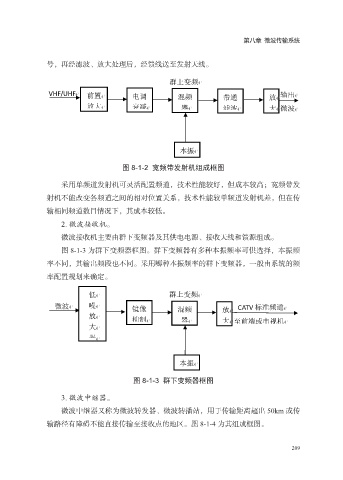

图 8-1-2 宽频带发射机组成框图
采用单频道发射机可灵活配置频道，技术性能较好，但成本较高；宽频带发
射机不能改变各频道之间的相对位置关系，技术性能较单频道发射机差，但在传
输相同频道数目情况下，其成本较低。
2. 微波接收机。
微波接收机主要由群下变频器及其供电电源、接收天线和馈源组成。
图 8-1-3 为群下变频器框图。群下变频器有多种本振频率可供选择，本振频
率不同，其输出频段也不同。采用哪种本振频率的群下变频器，一般由系统的频
率配置规划来确定。
低 群上变频
微波 噪 镜像 混频 放 CATV 标准频道
放
抑制 器 大 至前端或电视机
大
器
本振
图 8-1-3 群下变频器框图
3. 微波中继器。
微波中继器又称为微波转发器、微波转播站，用于传输距离超出 50km 或传
输路径有障碍不能直接传输至接收点的地区。图 8-1-4 为其组成框图。
209
