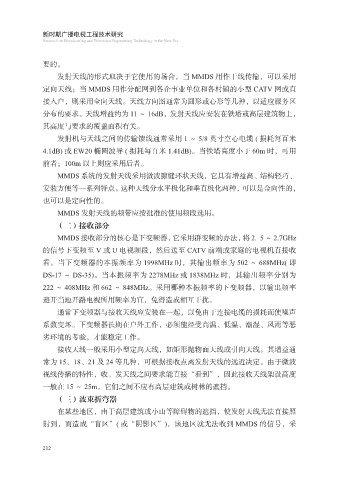

要的。
发射天线的形式取决于它使用的场合，当 MMDS 用作干线传输，可以采用
定向天线；当 MMDS 用作分配网到各企事业单位和各村镇的小型 CATV 网或直

接入户，则采用全向天线。天线方向图通常为圆形或心形等几种，以适应服务区
分布的要求。天线增益约为 11 ～ 16dB，发射天线应安装在铁塔或高层建筑物上，
其高度与要求的覆盖面积有关。
发射机与天线之间的传输馈线通常采用 1 ～ 5/8 英寸空心电缆 ( 损耗每百米

4.1dB) 或 EW20 椭圆波导 ( 损耗每百米 1.41dB)。当铁塔高度小于 60m 时，可用
前者；100m 以上则应采用后者。
MMDS 系统的发射天线采用微波隙缝环状天线，它具有增益高、结构轻巧、

安装方便等一系列特点。这种天线分水平极化和垂直极化两种，可以是金向性的，
也可以是定向性的。
MMDS 发射天线的频带应按批准的使用频段选用。
（二）接收部分
MMDS 接收部分的核心是下变频器，它采用群变频的办法，将 2．5 ～ 2.7GHz

的信号下变频至 V 或 U 电视频段，然后送至 CATV 前端或家庭的电视机直接收
看。当下变频器的本振频率为 1998MHz 时，其输出频率为 502 ～ 688MHz( 即
DS-17 ～ DS-35)。当本振频率为 2278MHz 或 1838MHz 时，其输出频率分别为

222 ～ 408MHz 和 662 ～ 848MHz。采用哪种本振频率的下变频器，以输出频率
避开当地开路电视所用频率为宜，免得造成相互干扰。
通常下变频器与接收天线应安装在一起，以免由于连接电缆的损耗而使噪声
系数变坏。下变频器长期在户外工作，必须能经受高温、低温、潮湿、风雨等恶
劣环境的考验，才能稳定工作。

接收天线一般采用小型定向天线，如矩形抛物面天线或引向天线。其增益通
常为 15、18、21 及 24 等几种，可根据接收点离发射天线的远近决定。由于微波
视线传播的特性，收、发天线之间要求能直接“看到”，因此接收天线架设高度

一般在 15 ～ 25m，它们之间不应有高层建筑或树林的遮挡。
（三）波束折弯器
在某些地区，由于高层建筑或小山等障碍物的遮挡，使发射天线无法直接照
射到，而造成“盲区”( 或“阴影区”)，该地区就无法收到 MMDS 的信号，采
