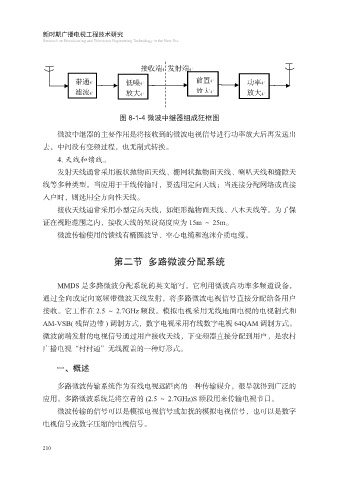

Page 222 - 新时期广播电视工程技术研究
P. 222
新时期广播电视工程技术研究
Research on Broadcasting and Television Engineering Technology in the New Era
接收端 发射端
带通 低噪 前置 功率
滤波 放大 放大 放大
图 8-1-4 微波中继器组成狂框图
微波中继器的主要作用是将接收到的微波电视信号进行功率放大后再发送出
去，中间没有变频过程，也无制式转换。
4. 天线和馈线。
发射天线通常采用板状抛物面天线、栅网状抛物面天线、喇叭天线和缝隙天
线等多种类型。当应用于干线传输时，要选用定向天线；当连接分配网络或直接
入户时，则选用全方向性天线。
接收天线通常采用小型定向天线，如矩形抛物面天线、八木天线等。为了保
证在视距范围之内，接收天线的架设高度应为 15m ～ 25m。
微波传输使用的馈线有椭圆波导、空心电缆和泡沫介质电缆。
第二节 多路微波分配系统
MMDS 是多路微波分配系统的英文缩写，它利用微波高功率多频道设备，
通过全向或定向宽频带微波天线发射，将多路微波电视信号直接分配给各用户
接收。它工作在 2.5 ～ 2.7GHz 频段。模拟电视采用无线地面电视的电视制式和
AM-VSB( 残留边带 ) 调制方式，数字电视采用有线数字电视 64QAM 调制方式。
微波前端发射的电视信号通过用户接收天线，下变频器直接分配到用户，是农村
广播电视“村村通”无线覆盖的一种好形式。
一、概述
多路微波传输系统作为有线电视远距离的一种传输媒介，很早就得到广泛的
应用。多路微波系统是将空着的 (2.5 ～ 2.7GHz)S 频段用来传输电视节目。
微波传输的信号可以是模拟电视信号或加扰的模拟电视信号，也可以是数字
电视信号或数字压缩的电视信号。
