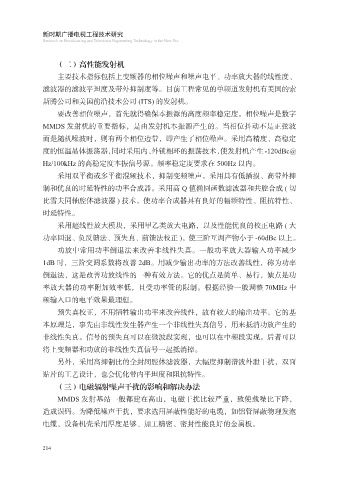

（二）高性能发射机
主要技术指标包括上变频器的相位噪声和噪声电平、功率放大器的线性度、
滤波器的滤波平坦度及带外抑制度等。目前工程常见的单频道发射机有美国的索

斯腾公司和美国前沿技术公司 (ITS) 的发射机。
要改善相位噪声，首先就得确保本振源的高度频率稳定度。相位噪声是数字
MMDS 发射机的重要指标，是由发射机本振源产生的。当相位抖动不是正弦波
而是随机噪波时，则有两个相位边带，即产生了相位噪声。采用高精度、高稳定
度的恒温晶体振荡器，同时采用内、外锁相环的振荡技术，使发射机产生-120dBc@

Hz/100kHz 的高稳定度本振信号源。频率稳定度要求在 500Hz 以内。
采用双平衡或多平衡混频技术，抑制变频噪声。采用具有低插损、高带外抑

制和优良的时延特性的功率合成器。采用高 Q 值椭圆函数滤波器和共腔合成 ( 切
比雪夫同轴腔体滤波器 ) 技术，使功率合成器具有良好的幅频特性、阻抗特性、
时延特性。
采用超线性放大模块，采用甲乙类放大电路，以及性能优良的校正电路 ( 大
功率回退、负反馈法、预失真、前馈法校正 )，使三阶互调产物小于 -60dBc 以上。

功放中常用功率倒退法来改善非线性失真。一般功率放大器输入功率减少
1dB 时，三阶交调系数将改善 2dB。用减少输出功率的方法改善线性，称为功率
倒退法，这是改善功放线性的一种有效方法。它的优点是简单、易行，缺点是功

率放大器的功率附加效率低，且受功率管的限制。根据经验一般调整 70MHz 中
频输入口的电平效果最理想。
预失真校正，不用牺牲输出功率来改善线性，故有较大的输出功率。它的基
本原理是，事先由非线性发生器产生一个非线性失真信号，用来抵消功放产生的
非线性失真。信号的预失真可以在微波段实现，也可以在中频段实现。后者可以

将上变频器和功放的非线性失真信号一起抵消掉。
另外，采用高抑制比的全封闭腔体滤波器，大幅度抑制谐波外泄干扰，双面
贴片的工艺设计，也会优化带内平坦度和阻抗特性。

（三）电磁辐射噪声干扰的影响和解决办法
MMDS 发射基站一般都建在高山，电磁干扰比较严重，致使载噪比下降，
造成误码。为降低噪声干扰，要求选用屏蔽性能好的电缆，如铝管屏蔽物理发泡
电缆，设备机壳采用厚度足够、加工精密、密封性能良好的金属板。
