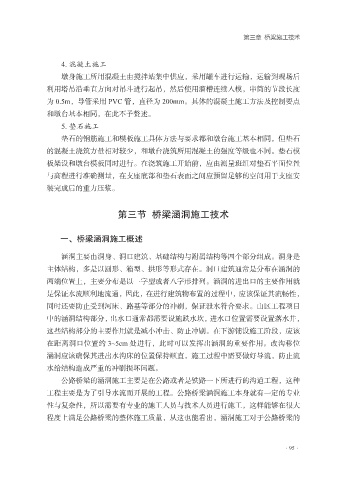

Page 107 - 桥隧工程施工技术与管理创新

第三章 桥梁施工技术

4. 混凝土施工
墩身施工所用混凝土由搅拌站集中供应，采用罐车进行运输，运输到现场后
利用塔吊沿垂直方向对吊斗进行起吊，然后使用溜槽连续入模，串筒的节段长度

为 0.5m，导管采用 PVC 管，直径为 200mm。具体的混凝土施工方法及控制要点
和墩台基本相同，在此不予赘述。
5. 垫石施工
垫石的钢筋施工和模板施工具体方法与要求都和墩台施工基本相同，但垫石

的混凝土浇筑方量相对较少，和墩台浇筑所用混凝土的强度等级也不同。垫石模
板架设和墩台模板同时进行。在浇筑施工开始前，应由测量班组对垫石平面位置
与高程进行准确测量，在支座底部和垫石表面之间应预留足够的空间用于支座安
装完成后的重力压浆。

第三节 桥梁涵洞施工技术

一、桥梁涵洞施工概述

涵洞主要由洞身、洞口建筑、基础结构与附属结构等四个部分组成。洞身是
主体结构，多是以圆形、箱型、拱形等形式存在。洞口建筑通常是分布在涵洞的
两端位置上，主要分布是以一字型或者八字形排列。涵洞的进出口的主要作用就

是保证水流顺利地流通，因此，在进行建筑物布置的过程中，应该保证其流畅性，
同时还要防止受到河床、路基等部分的冲刷，保证泄水符合要求。山区工程项目
中的涵洞结构部分，出水口通常都需要设施跌水坎，进水口位置需要设置落水井，
这些结构部分的主要作用就是减小冲击、防止冲刷。在下游铺设施工阶段，应该

在距离洞口位置约 3~5cm 处进行，此时可以发挥出涵洞的重要作用。改沟移位
涵洞应该确保其进出水沟床的位置保持顺直，施工过程中需要做好导流，防止流
水给结构造成严重的冲刷损坏问题。
公路桥梁的涵洞施工主要是在公路或者是铁路一下所进行的沟道工程，这种

工程主要是为了引导水流而开展的工程。公路桥梁涵洞施工本身就有一定的专业
性与复杂性，所以需要有专业的施工人员与技术人员进行施工，这样能够在很大
程度上满足公路桥梁的整体施工质量，从这也能看出，涵洞施工对于公路桥梁的
