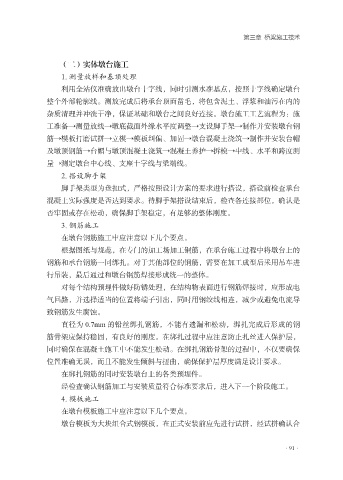

Page 103 - 桥隧工程施工技术与管理创新

第三章 桥梁施工技术

（二）实体墩台施工
1. 测量放样和基顶处理
利用全站仪准确放出墩台十字线，同时引测水准基点，按照十字线确定墩台

整个外部轮廓线。测放完成后将承台顶面凿毛，将包含泥土、浮浆和油污在内的
杂质清理并冲洗干净，保证基础和墩台之间良好连接。墩台施工工艺流程为：施
工准备→测量放线→墩底截面外缘水平度调整→支设脚手架→制作并安装墩台钢
筋→模板打磨试拼→立模→模板纠偏、加固→墩台混凝土浇筑→制作并安装台帽

及墩顶钢筋→台帽与墩顶混凝土浇筑→混凝土养护→拆模→中线、水平和跨度测
量→测定墩台中心线、支座十字线与梁端线。
2. 搭设脚手架
脚手架类型为盘扣式，严格按照设计方案的要求进行搭设，搭设前检查承台

混凝土实际强度是否达到要求。待脚手架搭设结束后，检查各连接部位，确认是
否牢固或存在松动，确保脚手架稳定，有足够的整体刚度。
3. 钢筋施工
在墩台钢筋施工中应注意以下几个要点。

根据图纸与规范，在专门的加工场加工钢筋，在承台施工过程中将墩台上的
钢筋和承台钢筋一同绑扎。对于其他部位的钢筋，需要在加工成型后采用吊车进
行吊装，最后通过和墩台钢筋焊接形成统一的整体。
对每个结构预埋件做好防锈处理，在结构物表面进行钢筋焊接时，应形成电

气回路，并选择适当的位置将端子引出，同时用钢绞线相连，减少或避免电流导
致钢筋发生腐蚀。
直径为 0.7mm 的铅丝绑扎钢筋，不能有遗漏和松动，绑扎完成后形成的钢
筋骨架应保持稳固，有良好的刚度。在绑扎过程中应注意防止扎丝进入保护层，

同时确保在混凝土施工中不能发生松动。在绑扎钢筋骨架的过程中，不仅要确保
位置准确无误，而且不能发生倾斜与扭曲，确保保护层厚度满足设计要求。
在绑扎钢筋的同时安装墩台上的各类预埋件。
经检查确认钢筋加工与安装质量符合标准要求后，进入下一个阶段施工。

4. 模板施工
在墩台模板施工中应注意以下几个要点。
墩台模板为大块组合式钢模板，在正式安装前应先进行试拼，经试拼确认合
